Пользовательская муфта

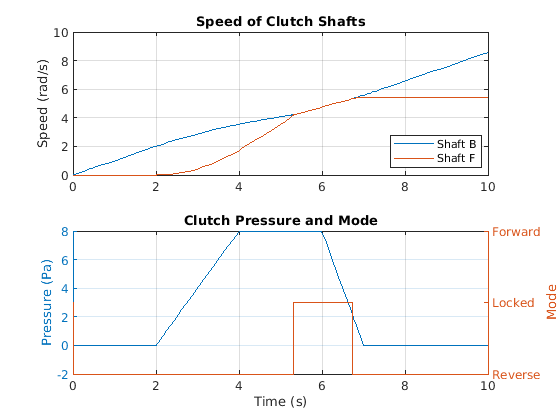

Этот пример показывает две инерции, связанную простым механизмом, которым управляет муфта. Первоначально, давление муфты является нулем, и инерция имеет нулевую скорость. Постоянный крутящий момент применяется к Инерции 1. Если давление муфты начинает увеличиваться с нуля в 2 секунды, Инерция 2 начинает вращаться, затем блокирует с Инерцией 1. С 6 до 7 секунд давление муфты сползается вниз, чтобы обнулить, и Инерция 2 начинает вращаться свободно, если муфта разблокировала. Поскольку нет никакой фрикционной потери, это продолжает вращаться.

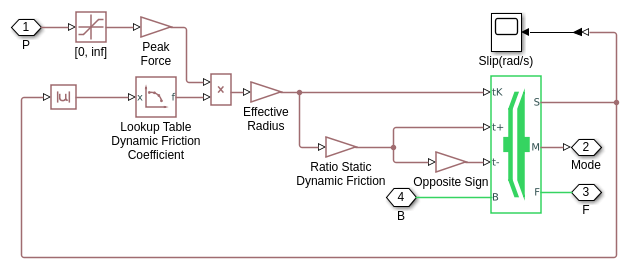

Блок Custom Clutch создается с помощью Основного библиотечного блока Муфты сцепления. Пример иллюстрирует, как можно создать собственные модели муфты от этого основного блока. Физический сигнал выход M соответствует режиму муфты и равняется-1 для отрицательного промаха, 0, если заблокировано, и +1 для положительного промаха.
