Торможение Engine
Этот пример показывает дизельный двигатель, оборудованный Jake Brake (R) или тормозом механизма релиза сжатия. Этот тип тормоза активируется драйвером, чтобы замедлить транспортное средство, не используя механизмы торможения трения. Воздух выпущен от многих цилиндров в конце их рабочих ходов. В этом примере драйвер может динамически выбрать, чтобы активировать торможение на нуле к восьми цилиндрам. Тормозной момент для каждого цилиндра установлен с помощью интерполяционной таблицы со скоростью вращения двигателя как вход.
Модель

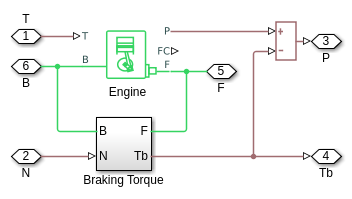

Engine с подсистемой тормоза

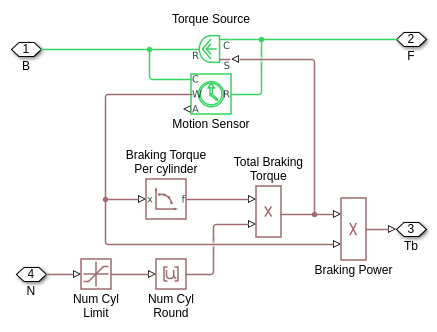

Общая подсистема тормозного момента
Результаты симуляции от Simscape Logging

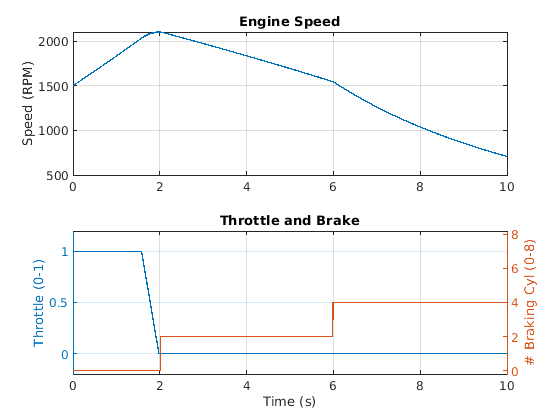

Этот график показывает, как скорость вращения двигателя изменяется с прикладным дросселем и с количеством цилиндров, которые используются для торможения механизма.

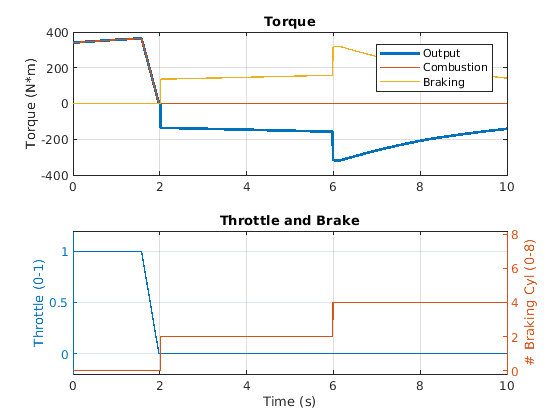

Этот график показывает, что крутящий момент, предоставленный механизмом, меняется в зависимости от прикладного дросселя и с количеством цилиндров, которые используются для торможения механизма.
