Модель

Рисунок показывает модель дискового тормоза кронциркуля с тестовой обвязкой. Тандем первичный цилиндр используется во входной схеме для дискового тормоза кронциркуля. Выход модели является кривой податливости для задних и передних дисковых тормозов кронциркуля.

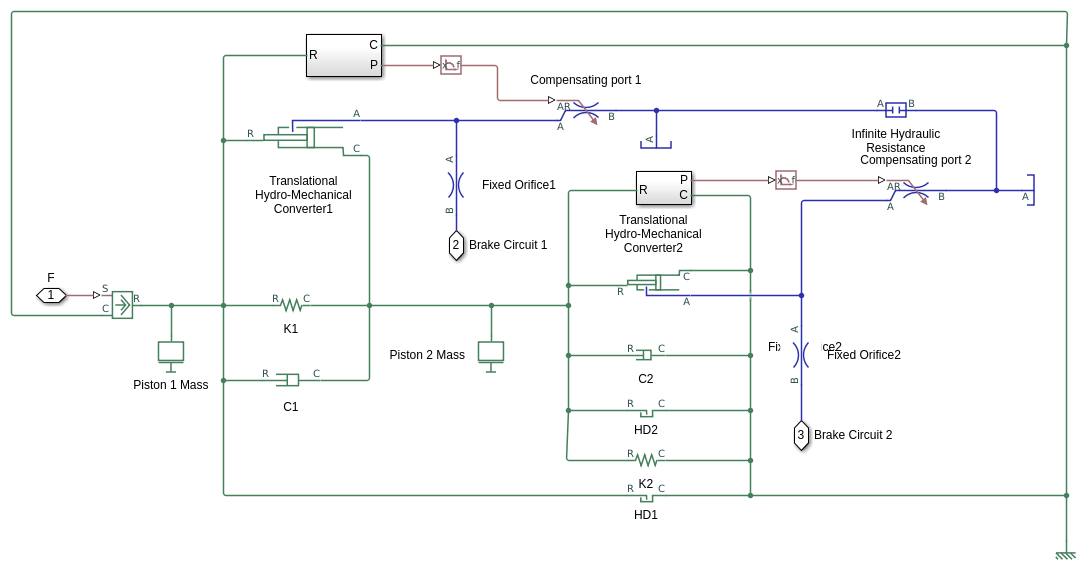

Подсистема тандема первичного цилиндра (TPC)

Эта подсистема показывает модель тандема первичный цилиндр, который используется, чтобы герметизировать дисковый тормоз кронциркуля.

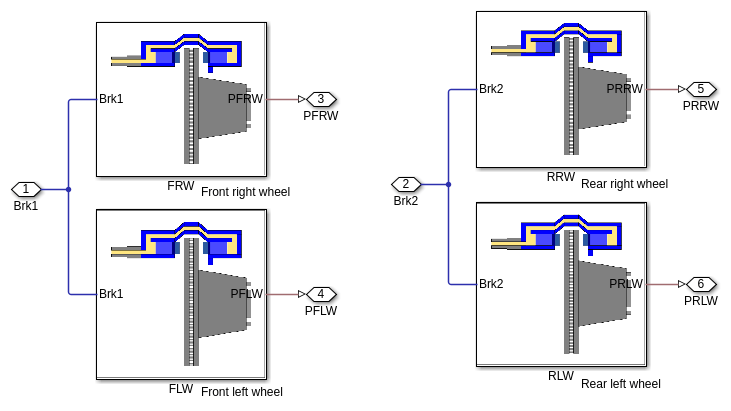

Подсистема фиксированного дискового тормоза кронциркуля (FCDB)

Подсистема показывает модель дисковых тормозов кронциркуля для этих четырех колес. Жидкость от канала Brk1 TPC разделена между передними двумя колесами. Жидкость от канала Brk2 TPC разделена между задней частью два колеса транспортного средства.

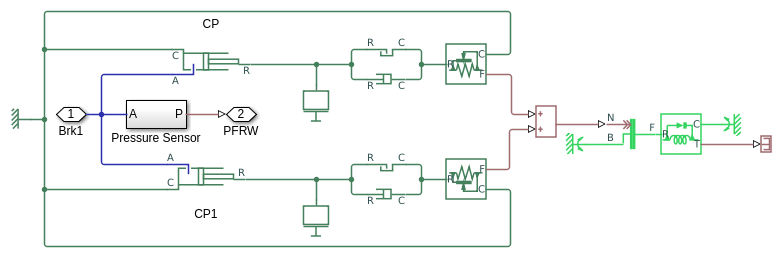

Рисунок показывает модель дискового тормоза кронциркуля. Модели не соединили диски кронциркуля с колесами транспортного средства. Диски основываются в модели. Поэтому сгенерированным тормозным моментом можно пропустить.

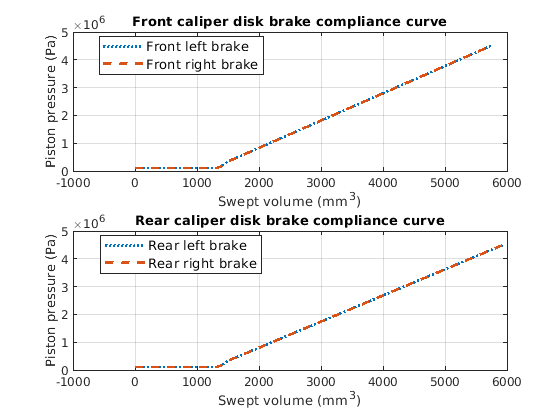

Результаты симуляции от логгирования simscape

Модель генерирует кривые податливости дисковых тормозов кронциркуля для выбранного случая.
