Этот пример показывает базовую архитектуру параллельной гибридной передачи. Электроэнергия применяется параллельно со степенью двигателя внутреннего сгорания. Электрический крутящий момент применяется в оси колеса, но это могло также быть применено к маховику механизма. В этом тесте транспортное средство ускоряет, обеспечивает более быструю скорость, и затем замедляется назад к исходной скорости. Стратегия управления электропитанием использует только электроэнергию произвести маневр, двигатель внутреннего сгорания, только предоставляющий степень, требуемую обеспечить исходную скорость.
Потери для двигателя, батареи и коробки передач моделируются. Можно использовать эту системную модель, чтобы получить понимание производительности системы и поддержать проект стратегии управления электропитанием. Пример может быть непосредственно по сравнению с разделенным степенью гибридным примером sdl_hybrid_power_split и серийным гибридным примером sdl_hybrid_series.
Модель
Результаты симуляции от Simscape Logging

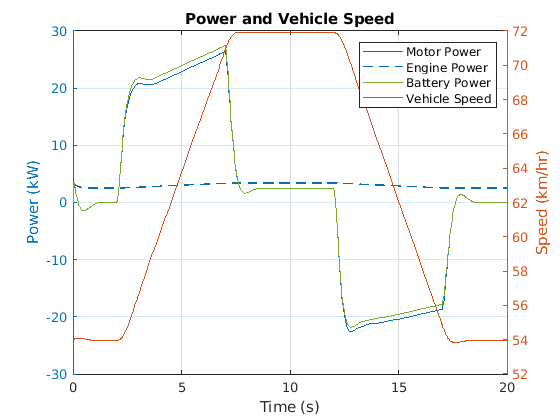

График ниже показов поток степени от механизма, двигателя и батареи как транспортное средство ускоряется и замедляется. Механизм подает как раз достаточно питания, чтобы обеспечить исходную скорость. Ускорение и замедление сделаны с помощью электроэнергии. Двигатель потребляет достаточно энергии от батареи, чтобы ускорить транспортное средство и затем использует регенеративное торможение, чтобы накормить той степенью назад батарею.

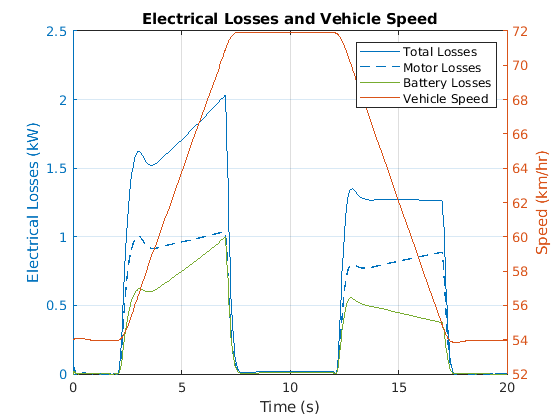

График ниже показов электрические потери от двигателя и батареи как транспортное средство ускоряются и замедляются.
