Фидер листовой стали
Этот пример показывает питающийся механизм резака листовой стали. Два крена slitted управляется двигателем крутящего момента через две механических ходовых части. Каждая ходовая часть состоит из цилиндрической зубчатой передачи, червячной передачи и цепочечного диска. Звездочка цепочечного диска соединяется со своим соответствующим креном slitted. Взаимодействие между креном и листовой сталью симулировано Загруженным Контактом Поступательные блоки Трения.
Драйвер использует моторный блок питания крутящего момента и две дисковых муфты сцепления. Муфта диска периодически соединяет маховик с передачами, чтобы усовершенствовать запас. Муфта тормоза участвует во время неактивных интервалов, чтобы зафиксировать ролики в промежуточных положениях.

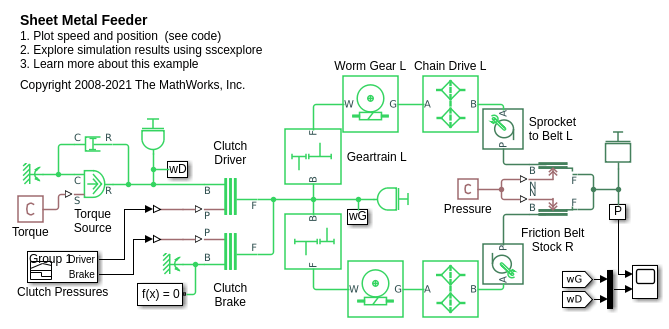

Модель
Результаты симуляции от Simscape Logging
График ниже показов скорости вала фидера листовой стали и положение запаса. Когда муфта драйвера закрывается, усовершенствования запаса. Когда муфта тормоза закрывается, запас остается тихим.
