Open Circuit

Электрический порт -- разрыв, который не потребляет ток

расширьте все на странице
  • Библиотека:

  • Simscape / Библиотека Основы / Электрический / Электрические Элементы

    Simscape / Электрический / Connectors & References

  • Open Circuit block

Описание

Блок Open Circuit представляет электрический терминал, который не чертит тока.

Можно использовать этот блок, чтобы отключить электрические порты на других блоках, что вы хотите оставить разомкнутую цепь. Это не необходимо, потому что, если вы оставляете порт сохранения несвязанным, физическая сеть устанавливает все переменные Through в том порте к 0. Однако блоки терминатора строки улучшают удобочитаемость схемы.

Можно также использовать этот блок, чтобы установить начальное абсолютное напряжение в узле.

Переменные

Чтобы установить приоритет и начальные целевые значения для переменных в блоках до симуляции, используйте вкладку Variables в диалоговом окне блока (или раздел Variables в блоке Property Inspector). Для получения дополнительной информации смотрите Приоритет Набора и Начальную Цель для Переменных в блоках.

Порты

Сохранение

развернуть все

Электрический порт сохранения, который не чертит тока.

Примеры модели

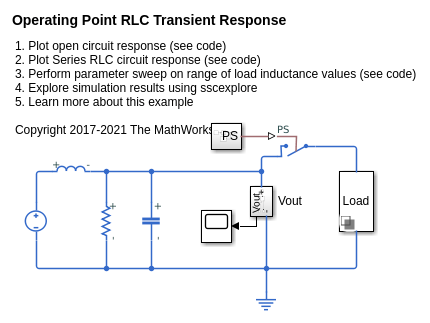

Operating Point RLC Transient Response

Рабочая точка переходный процесс RLC

Ответ предоставления мощности постоянного тока соединяется с загрузкой серии RLC. Цель состоит в том, чтобы построить ответ выходного напряжения, когда загрузка внезапно присоединена к полностью приводимому в действие предоставлению. Это сделано с помощью рабочей точки Simscape.

Вопросы совместимости

развернуть все

Поведение изменяется в R2019b

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

| | | | | | |

Представленный в R2012b
