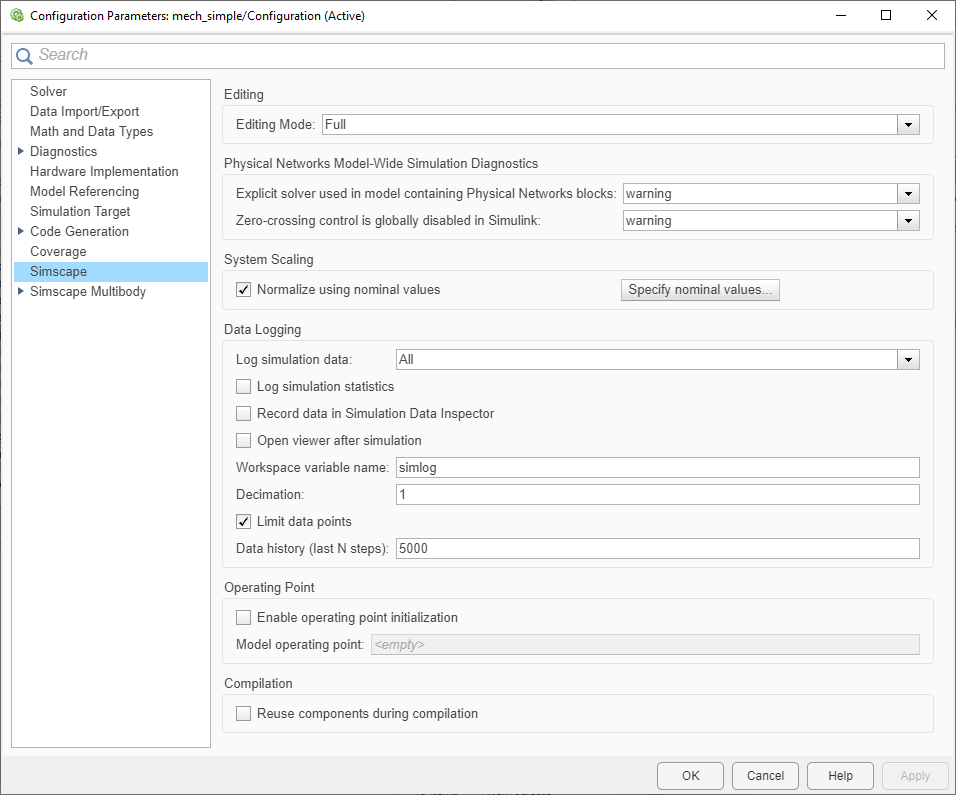

Устанавливает режим редактирования модели к Полному. В этом режиме можно сделать любые модификации к модели.

Когда вы открываете модель в режиме Full, менеджер лицензий проверяет все лицензии на продукты дополнения для блоков, существующих в модели.

Когда вы переключаетесь от Ограниченного до режима Full, проверки менеджера лицензий, доступны ли необходимые лицензии на продукты дополнения и проверяют их. Если некоторые лицензии на продукты дополнения не доступны, менеджер лицензий выдает ошибку, и модель остается в режиме Restricted.

Устанавливает режим редактирования модели к Ограниченному. В этом режиме можно симулировать модель, сгенерировать код и сделать ограниченные модификации.

Когда вы открываете модель в режиме Restricted, менеджер лицензий не проверяет лицензии на продукты дополнения.

Когда вы переключаетесь от Полного до режима Restricted, все лицензии на продукты дополнения для блоков, существующих в модели, остаются проверенными до конца MATLAB^® сеанс.

Заставляет систему выдать предупреждение после симуляции, если модель использует явный решатель.

Возможно выбрать любой переменный шаг или решатель фиксированного шага для моделей, содержащих блоки Simscape. Когда вы сначала создаете модель, Simulink по умолчанию^® решатель является ode45. Однако неявные решатели, такие как ode14x, ode23t, и ode15s, являются лучшим выбором для типичной модели. В частности, для жестких систем неявные решатели обычно берут много меньше тактов, чем явные решатели, такие как ode45, ode113, и ode1. Чтобы предупредить вас к потенциальной проблеме, система выдает предупреждение, когда вы используете явный решатель в модели, содержащей блоки Simscape.

Заставляет систему выдать ошибку после симуляции, если модель использует явный решатель.

Если ваша модель жестка, и использование явного нежелательного решателей, можно принять решение выбрать эту опцию, чтобы не диагностировать ошибки в будущем.

Выключает выдавание предупреждения или ошибки после симуляции с явным решателем.

Для моделей, которые не жестки, явные решатели могут быть эффективными, часто занимая меньше тактов, чем неявные решатели. Если вы работаете с такими моделями и используете явные решатели, выбираете эту опцию, чтобы выключить предупреждение после симуляции.

Заставляет систему выдать предупреждение после симуляции, если управление пересечением нулем глобально отключено.

Заставляет систему выдать ошибку после симуляции, если управление пересечением нулем глобально отключено.

Применяет масштабирование номинальной стоимостью. Чтобы просмотреть, добавьте, и отредактируйте пары модуля значения для модели, нажмите кнопку Specify nominal values.

Не применяет масштабирование номинальной стоимостью.

Не выполняет регистрации данных после симуляции.

После симуляции модели логарифмические данные моделирования от всех блоков Simscape в модели к переменной рабочей области заданы параметром Workspace variable name.

После симуляции модели логарифмические данные моделирования от выбранного Simscape блокируются только к переменной рабочей области, заданной параметром Workspace variable name. При использовании этой установки необходимо выбрать блоки для регистрации данных до симуляции модели, в противном случае никакие данные не будут регистрироваться.

Логарифмическая статистика симуляции.

Не регистрирует статистику симуляции.

Передает данные потоком Инспектору Данных моделирования. Когда вы симулируете модель, как только переданные потоком данные становятся доступными, кнопка Simulation Data Inspector в подсветках панели инструментов модели. Откройте Инспектора Данных моделирования, чтобы просмотреть данные в процессе моделирования и сравнить данные для различных запусков симуляции.

Не передает данные потоком Инспектору Данных моделирования.

Автоматически открывает Проводник Результатов Simscape в конце запущенной симуляции. Если существует открытое окно Simscape Results Explorer, соединенное с сеансом, перезагружает данные моделирования в это окно в конце запущенной симуляции.

Не открывает Проводник Результатов Simscape автоматически.

Ограничивает количество точек данных, экспортируемых в рабочую область тем для количества шагов, заданных параметром Data history (last N steps).

Не ограничивает количество точек данных.

Инициализируйте модель от ранее сохраненных рабочих точек.

Не используйте рабочие точки, чтобы инициализировать модель.

Используйте масштабируемую компиляцию. Скомпилируйте каждый допускающий повторное использование компонент однажды и затем снова используйте эти артефакты компиляции для других экземпляров того же компонента в модели.

Не используйте масштабируемую компиляцию. Используйте обычные алгоритмы компиляции модели.
