Элемент батареи с пользовательской электрохимической областью

В этом примере показано, как использовать библиотеку ElectroChem_lib Simscape™ в качестве примера. В модели Fe3 + ионы уменьшаются до Fe2 +, и Свинец оксидирован к Pb2 +, таким образом, высвободив химическую энергию. Молярная скорость потока жидкости ведущих ионов вдвое меньше чем это железных ионов, когда двумя электронами обмениваются, когда Свинец оксидирован к Pb2 +. Химический потенциал источника Свинца является условно нулем, как это - тело.

Электрохимическая библиотека задает через переменную как молярная скорость потока жидкости, и через переменную как химический потенциал. Этот пример мотивирован Pecheux, F., Allard, B., Lallement, C. & Vachoux, A. & Сморчок, H., "Моделирование и Симуляция Систем Мультидисциплины с помощью Графов связей и VHDL-AMS", Международная конференция по вопросам Моделирования Графа связей и Симуляции (ICBGM), Нового Орлеана, США, 23-27 января 2005

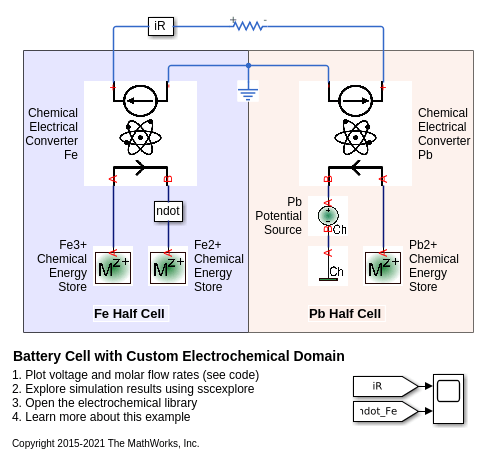

Модель

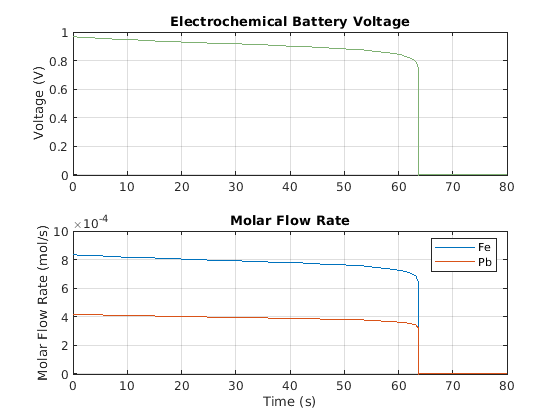

Результаты симуляции от Simscape Logging
