Этот пример показывает поведение дросселирования газового отверстия, смоделированного блоком Local Restriction (G). Управляемый Резервуар (G) блоки используется, чтобы настроить управляемые граничные условия давления и температуры от Signal Builder, чтобы протестировать газовое отверстие.

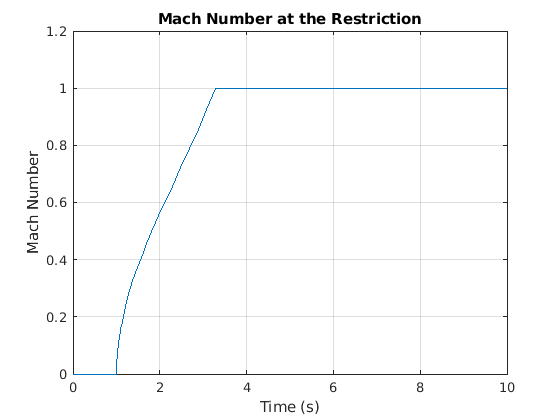

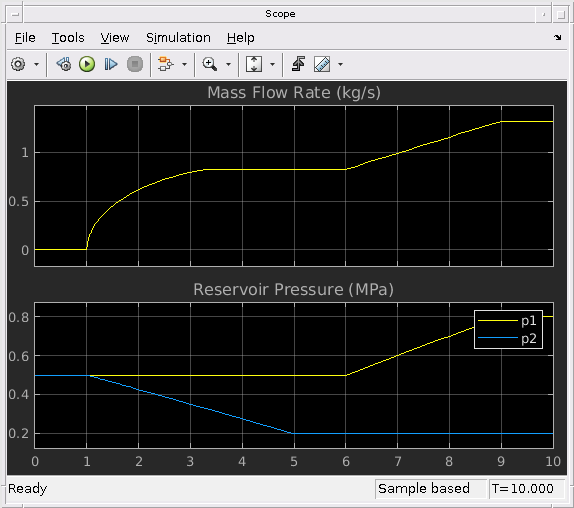

В запуске не дросселируется поток. Увеличения массового расхода жидкости как нисходящее давление уменьшаются. В 3,3 с поток становится дросселируемым. Дросселируемый массовый расход жидкости зависит только от восходящих условий, поэтому дальнейшее уменьшение в нисходящем давлении не вызывает дальнейшее увеличение дросселируемого массового расхода жидкости. Однако в 6 с, восходящие увеличения давления, таким образом, дросселируемый массовый расход жидкости увеличивается снова.
