Пневматическая схема приведения в действие

В этом примере показано, как компоненты газа Библиотеки Основы могут использоваться, чтобы смоделировать управляемый пневматический привод. Распределительный клапан является подсистемой маскированной, созданной из Переменных Локальных блоков Ограничения (G), чтобы смоделировать открытие и закрытие путей к потоку. Привод Двойного действия является подсистемой маскированной, созданной из Поступательного Механического Конвертера (G) блоки, чтобы смоделировать интерфейс между газовой сетью и механической поступательной сетью.

Во время симуляции золотник клапана перемещается в свое максимальное прямое вытеснение, заставляя привод расширить к его максимальному диапазону. Золотник клапана затем сосредоточен, и загрузка сохранена. Затем золотник клапана перемещается в свое максимальное отрицательное смещение, заставляя привод отречься к его минимальному диапазону. Золотник клапана затем сосредоточен, и загрузка сохранена. Тепловая конвекция между трубопроводами и средой позволяет схеме рассеивать тепло от работы, сделанной источником давления.

Модель

Подсистема распределительного клапана

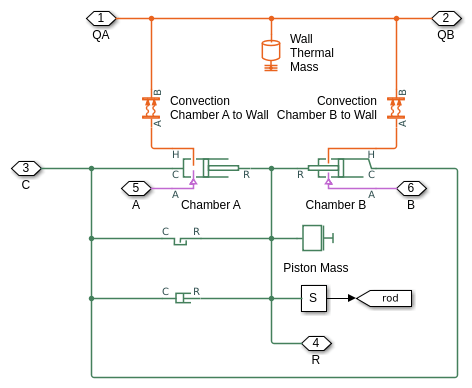

Подсистема привода двойного действия

Предоставьте подсистему трубопровода

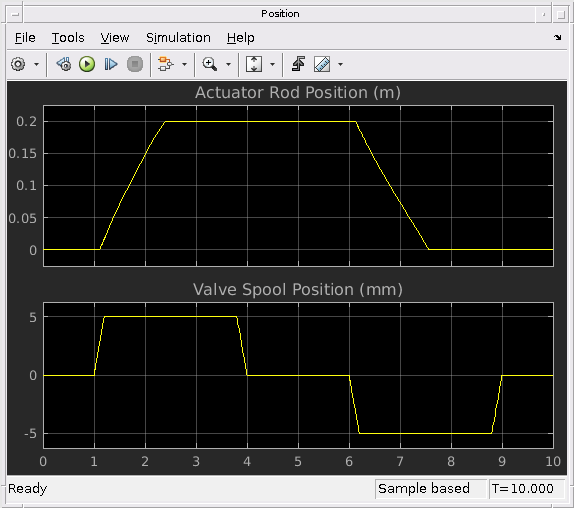

Результаты симуляции от осциллографов

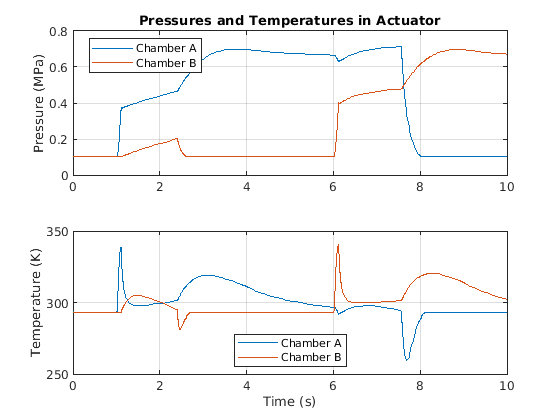

Результаты симуляции от Simscape Logging

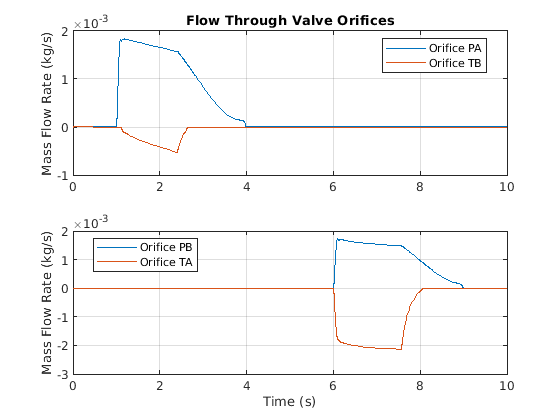

Когда положение золотника клапана положительно, усилитель мощности (УМ) Отверстия и открытый Тбайт Отверстия, позволяя газу течь из порта P к порту А и от порта B до порта T. Когда положение золотника клапана отрицательно, петабайт Отверстия и открытый TA Отверстия, позволяя, чтобы течь из порта P к порту B и от порта А до порта T.
