Сгенерируйте импульсы для основанного на несущей двухуровневого модулятора ширины импульса (PWM) в мосту конвертера
Блоки powerlib_extras/Control, powerlib_extras/Discrete Блоки управления
Примечание
Раздел Pulse & Signal Generators библиотеки Control и Measurements содержит блок PWM Generator (2-level) . Это - улучшенная версия блока PWM Generator. Новый блок показывает механизм, который устраняет дублирующиеся непрерывные и дискретные версии того же блока путем базирования настройки блока на режиме симуляции. Если ваши устаревшие модели будут содержать блок PWM Generator, они продолжат работать. Однако для лучшей эффективности, используйте блок PWM Generator (2-level) в своих новых моделях.
Блок PWM Generator генерирует импульсы для основанных на несущей конвертеров модуляции ширины импульса (PWM) с помощью двухуровневой топологии. Блок может использоваться, чтобы запустить принудительно коммутируемые устройства (FET, GTOs или IGBTs) однофазных, двухфазных, трехфазных, двухуровневых мостов или комбинации двух трехфазных мостов.
Импульсы сгенерированы путем сравнения треугольной формы волны несущей с сигналом модуляции ссылки. Сигналы модуляции могут быть сгенерированы самим генератором PWM, или они могут быть вектором из внешних сигналов, соединенных во входе блока. Один опорный сигнал требуется, чтобы генерировать импульсы для сингла - или мост 2D руки, и три опорных сигнала требуются, чтобы генерировать импульсы для трехфазного, одного или двойного моста.
Амплитуда (модуляция), фаза и частота опорных сигналов собирается управлять выходным напряжением (на терминалах AC) моста, соединенного с блоком PWM Generator.
Эти два импульса, запускающие два устройства данного моста руки, дополнительны. Например, импульс 4 низок (0), когда импульс 3 высок (1). Это проиллюстрировано на следующих двух рисунках.

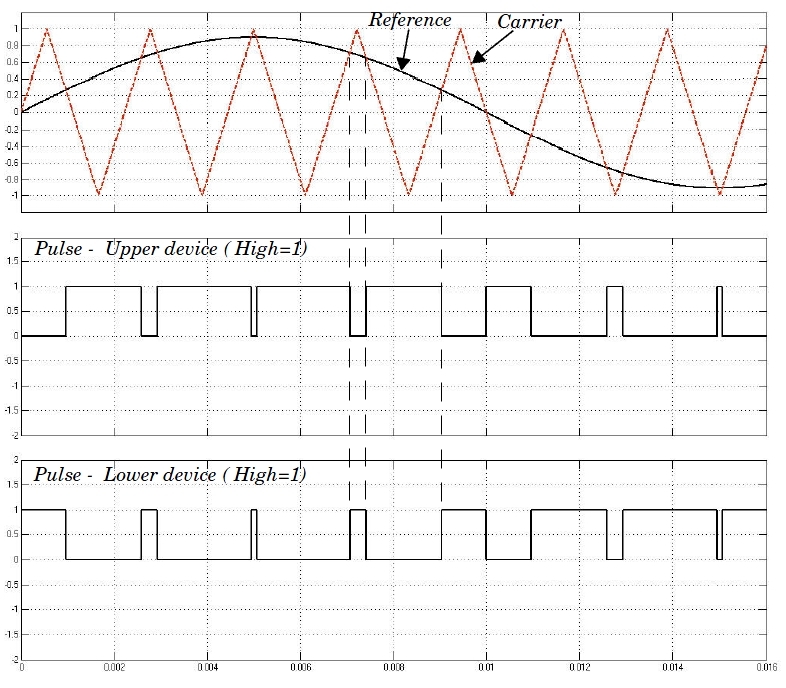

Следующая фигура отображает эти два импульса, сгенерированные блоком PWM Generator, когда он запрограммирован, чтобы управлять мостом с одной рукой.
Несущий треугольный сигнал по сравнению с синусоидальным сигналом модуляции. Когда сигнал модуляции больше, импульс несущей 1 высок (1), и импульс 2 низок (0).
Поскольку однофазная 2D рука соединяет сигнал модуляции, используемый для руки 2, отрицание модуляции сигнала, используемого для руки 1 (180 сдвигов фазы степеней). Для трехфазного моста с шестью руками три сигнала модуляции, используемые для моста 2, являются отрицанием сигналов модуляции, примененных к мосту 1.

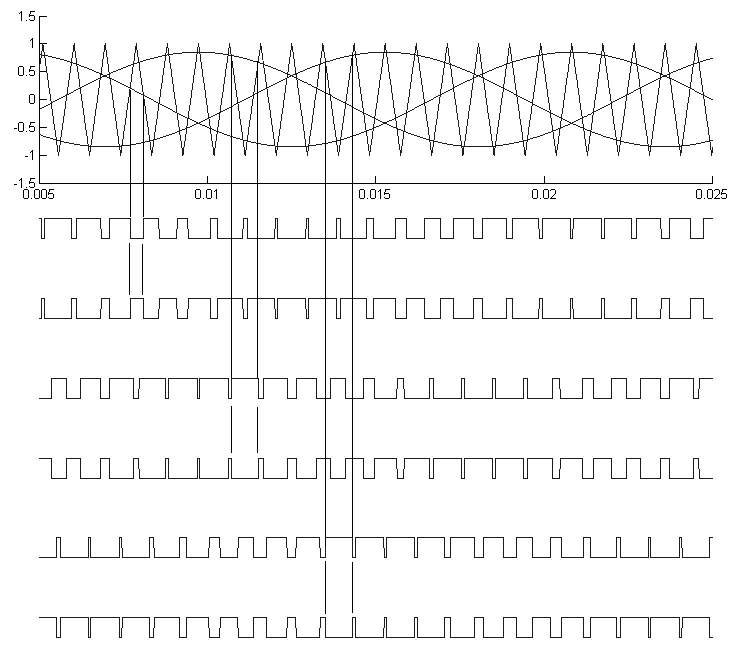

Следующая фигура отображает эти шесть импульсов, сгенерированных блоком PWM Generator, когда он запрограммирован, чтобы управлять мостом с тремя руками.
Задайте количество импульсов, чтобы сгенерировать. Количество импульсов пропорционально количеству плеч мостовой схемы, чтобы стрелять.
Выберите 1-arm bridge (2 pulses) запустить самокоммутируемые устройства моста с одной рукой. Импульс 1 огонь верхнее устройство и импульс 2 огня более низкое устройство.
Выберите 2-arm bridge (4 pulses) запустить самокоммутируемые устройства моста 2D руки. Четыре импульса сгенерированы для моста 2D руки. Импульсы 1 и 3 запускают верхние устройства первой и второй руки. Импульсы 2 и 4 запускают более низкие устройства.
Выберите 3-arm bridge (6 pulses) запустить самокоммутируемые устройства моста с тремя руками. Импульсы 1, 3, и 5 запускают верхние устройства первых, вторых, и третьих рук. Импульсы 2, 4, и 6 запускают более низкие устройства.
Выберите Double 3-arm bridges (12 pulses) запустить самокоммутируемые устройства двух мостов с шестью импульсами, соединенных в настройке моста с двенадцатью импульсами. Первые шесть импульсов (1 - 6) запускают шесть устройств первого моста с тремя руками, и последние шесть импульсов (7 - 12) запускают шесть устройств второго моста с тремя руками.
Частота, в герц, несущей треугольный сигнал.
Если выбрано, сигнал модуляции сгенерирован блоком. В противном случае внешние сигналы модуляции используются для импульсной генерации. Значение по умолчанию отменяется.
Параметр индекса Модуляции отображается, только если Внутренняя генерация модуляции параметра сигнала (сигналов) выбрана.
Амплитуда внутреннего синусоидального сигнала модуляции. Индекс Модуляции должен быть больше 0, и ниже, чем или равен 1. Этот параметр используется, чтобы управлять амплитудой основного компонента выходного напряжения управляемого моста. Этот параметр только отображается, когда Internal generation of modulating signal(s) выбран.
Частота выходного напряжения (Гц), которым отображается параметр, только если Внутренняя генерация модуляции параметра сигнала (сигналов) выбрана. Этот параметр только отображается, когда Internal generation of modulating signal(s) выбран.
Частота, в герц, внутренних сигналов модуляции. Этот параметр используется, чтобы управлять основной частотой выходного напряжения управляемого моста.
Фаза параметра выходного напряжения отображается, только если Внутренняя генерация модуляции параметра сигнала (сигналов) выбрана. Этот параметр только отображается, когда Internal generation of modulating signal(s) выбран.
Фаза, в градусах, внутреннего сигнала модуляции. Этот параметр используется, чтобы управлять фазой основного компонента выходного напряжения управляемого моста.
Signal(s)Вход не отображается, когда Внутренняя генерация модуляции сигнала (сигналов) выбрана.
Вход является вектором из модуляции сигналов, когда Внутренняя генерация модуляции сигнала не выбрана. Соедините этот вход с однофазным синусоидальным сигналом, когда блок используется, чтобы управлять синглом - или мост 2D руки, или к трехфазному синусоидальному сигналу, когда блок PWM Generator управляет одним или двумя трехфазными мостами.
PulsesВыход содержит два, четыре, шесть, или двенадцать импульсных сигналов раньше запускали самокоммутируемые устройства (МОП-транзисторы, GTOs или IGBTs) однофазных, двухфазных, или трехфазных мостов или комбинации двух трехфазных мостов.
