Кабель AC со связанными оболочками
Этот пример показывает трехфазную модель кабеля, состоявшую из нескольких разделов пи. Каждая фаза заключена в проводящую оболочку. Проводящая оболочка соединяется, чтобы основываться с обоих концов кабеля через простое сопротивление. Высоковольтный источник предоставляет степень несбалансированной активной нагрузке через силовой кабель. Можно сконфигурировать оболочку, которая будет или связана с рядом или перекрестный связана. Можно также сконфигурировать количество разделов пи. Увеличение числа разделов пи улучшает точность, но замедляет симуляцию. Чтобы упростить сходимость, источник напряжения включает внутренний импеданс.

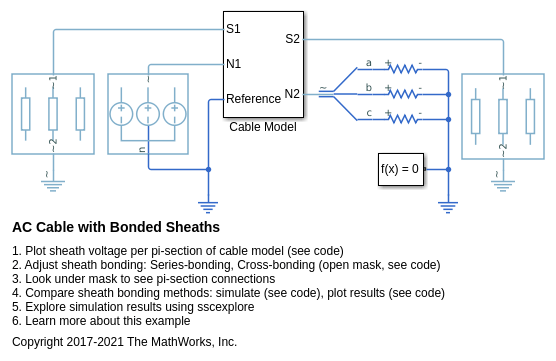

Модель

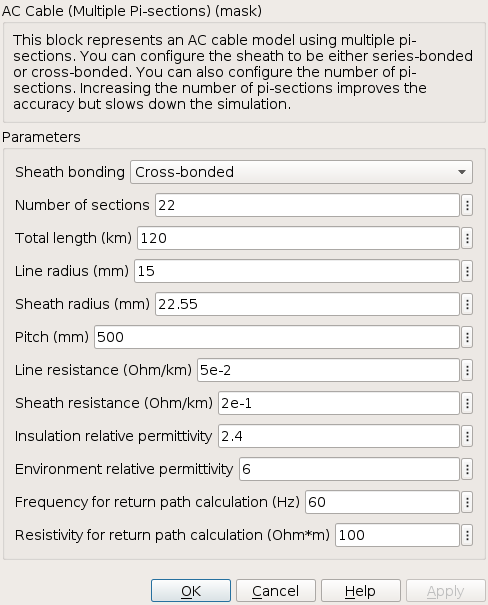

Модель кабеля: Параметры

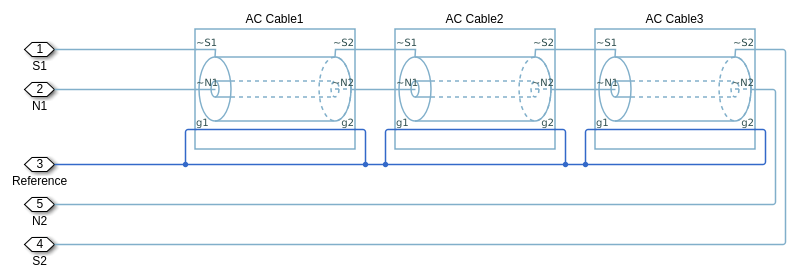

Модель кабеля: связанный с рядом
Рисунок показывает модель кабеля, состоявшую из трех разделов пи со связанными с рядом оболочками.

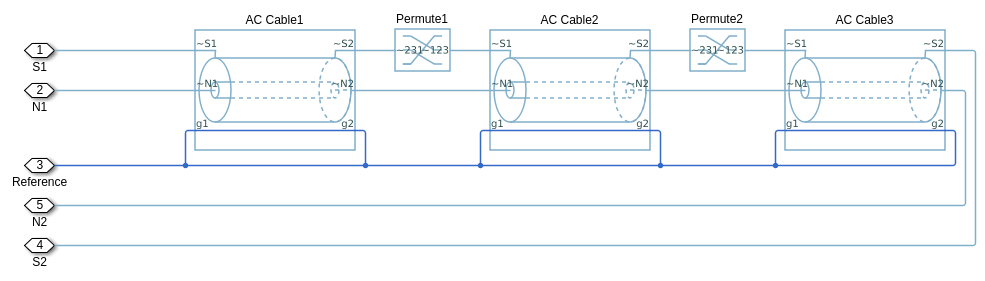

Модель кабеля: перекрестный связанный
Рисунок показывает модель кабеля, состоявшую из трех разделов пи с перекрестными связанными оболочками. Перекрестное связывание оболочки реализовано с помощью Фазы, Переставляют блоки.

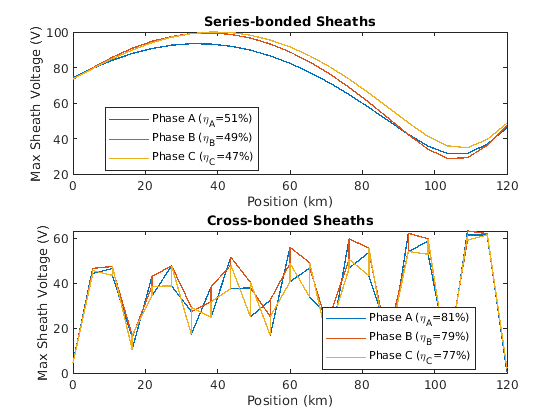

Результаты симуляции от Simscape Logging
Графики показывают поведение методов связывания оболочки для модели кабеля, состоявшей из 22 разделов пи. КПД с перекрестными связанными оболочками выше, чем КПД со связанными с рядом оболочками.
