Аналоговый фильтр сглаживания
Этот пример показывает аналоговую реализацию фильтра сглаживания для использования с Аналого-цифровым преобразователем. Частота среза фильтра установлена в 500 Гц для того, чтобы совпадать с частотой дискретизации Аналого-цифрового преобразователя 1 кГц. Тестовый сигнал включает желаемую синусоиду на 50 Гц плюс более высокая частотная составляющая на уровне 1100 Гц, которые не могут быть получены с частотой дискретизации A-to-D на 1 кГц. Осциллограф показывает записанный сигнал без и со сглаживанием. С фильтром сглаживания амплитуда синусоиды на 50 Гц правильно измеряется с амплитудой 1 и соответствующей степенью 0.5 Вт, i.e., 27dBm для ссылочной загрузки на 1 Ом.
Модель
Результаты симуляции от Simscape Logging

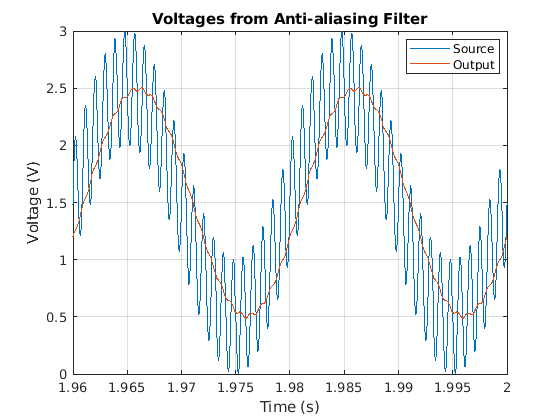

График ниже показов напряжения ввода и вывода фильтра сглаживания.

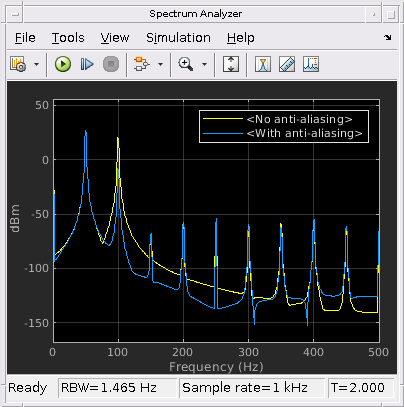

Результаты симуляции от спектра Анализатор
С фильтром сглаживания амплитуда синусоиды на 50 Гц правильно измеряется с амплитудой 1 и соответствующей степенью 0.5 Вт, i.e., 27dBm для ссылочной загрузки на 1 Ом.
