В этом примере показано, как управлять выходным напряжением конвертера повышения маркера. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Среднее значение модель конвертера DC-DC используется, чтобы ускорить симуляцию. Входное напряжение и системная нагрузка считаются постоянные в течение симуляции. Общее время симуляции (t) составляет 0,25 с. В t = 0,15 с, ссылка напряжения изменяется и системные переключатели от режима маркера, чтобы повысить режим.

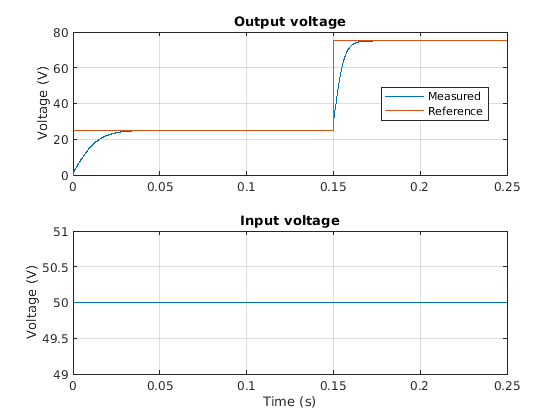

График ниже показов требуемое и измеренное напряжение для теста и входного напряжения в схеме.
Этот пример был протестирован на машине реального времени Эффективности Speedgoat с Intel® 3.5 GHz i7 многожильный центральный процессор. Эта модель может запуститься в режиме реального времени с размером шага 10 микросекунд.
