Двунаправленный конвертер DC-DC текущее управление
В этом примере показано, как управлять индуктором, текущим из Двунаправленного Конвертера DC-DC. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Двунаправленное использование Конвертера DC-DC составило в среднем переключатели. Чтобы достигнуть разных уровней точности, можно использовать или формы волны модуляции, усредненные импульсы логического элемента, или пропустить импульсы.
Модель
Результаты симуляции от Simscape Logging

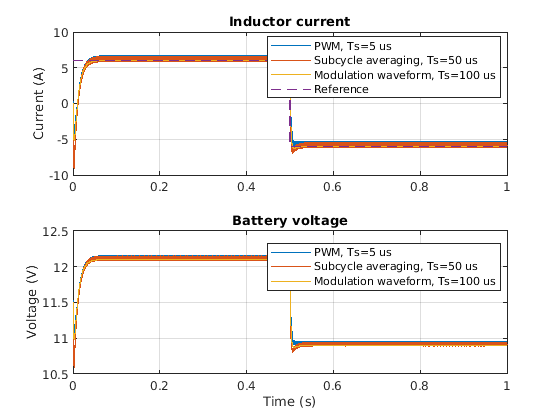

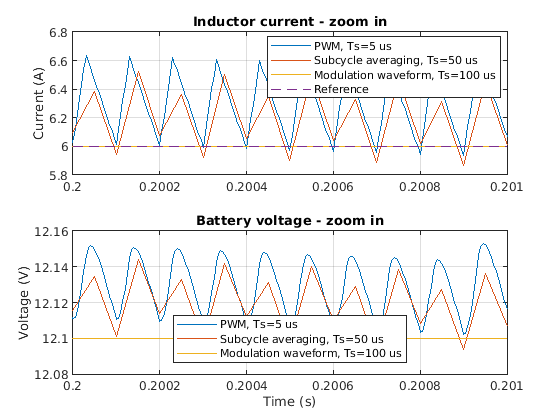

График ниже показов требуемый и измеренный индуктор, текущий для теста и напряжения батареи в 12-вольтовой сети.
