Повысьте управление напряжением конвертера

В этом примере показано, как управлять выходным напряжением конвертера повышения. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Входное напряжение рассматривается постоянным в течение симуляции. Переменный резистор обеспечивает загрузку для системы. Общее время симуляции (t) составляет 0,25 секунды. В t = 0,15 секунды, изменения загрузки.

Модель

Результаты симуляции от Simscape Logging

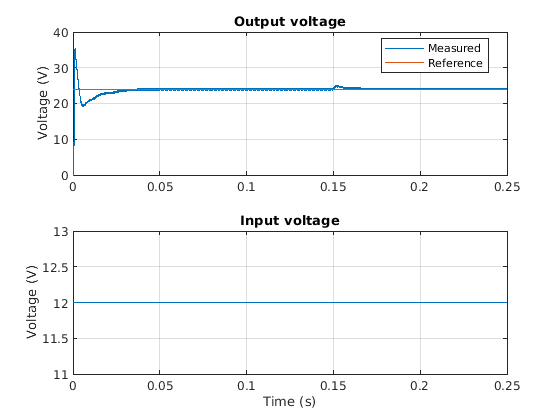

График ниже показов требуемое и измеренное напряжение для теста и входного напряжения в схеме.
