Этот пример демонстрирует тепловую динамику МОП-транзисторов в синхронном понижающем конвертере. Это совпадает со структурой модели Synchronous Buck Converter With Thermal Dynamics (>> ee_switching_power_supply_thermal). Исключение электрической динамики переключения позволяет симуляции брать намного большие временные шаги, существенно уменьшая количество времени, которое это занимает для симуляции, чтобы вычислить установившиеся температуры для MOSFETS.
Средние потери во время переключающихся циклов необходимы, чтобы определить тепло, которое производят МОП-транзисторы. Это получено путем выполнения подробной модели (>> ee_switching_power_supply), который постобрабатывает записанные данные и сохраняет потери для переменных P_MOSFET1 и P_MOSFET2 рабочей области. Упрощенная тепловая модель может затем быть запущена, и итоговые температуры МОП-транзисторов сохранены в переменные T_junction1 рабочей области, T_case1, T_heatsink1, T_junction2, T_case2 и T_heatsink2. Повторное выполнение подробной модели с помощью этих температур в качестве стартовых условий приводит к более точному результату для поведения системы, поскольку характеристики устройства зависят от температуры.

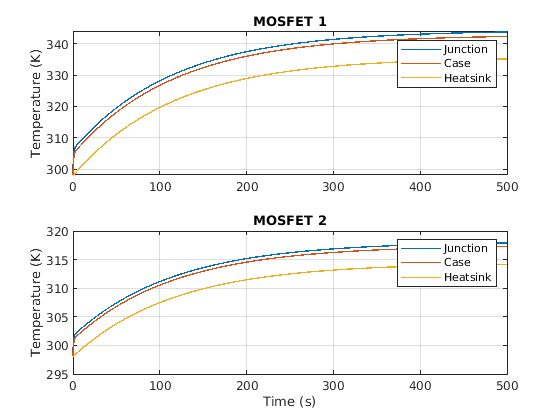

График ниже показов температура MOSFETS в зависимости от времени. Выполнение симуляции в течение длительного периода времени позволяет установившимся температурам быть определенными. Итоговые температуры этой симуляции могут использоваться в качестве стартовых условий для подробной электрической симуляции, где характеристики устройства зависят от температуры.
