В этом примере показано, как смоделировать и оценить удар допусков компонента и событий отказа на операции источника электропитания. R, L, и компоненты C у всех есть допуски, операционные пределы и заданные отказы. Отказы могут быть включены в диалоговом окне блока или использовании MATLAB® Commands. Конденсаторному отказу уже позволяют вмешаться в 1.5e-3 секунды.

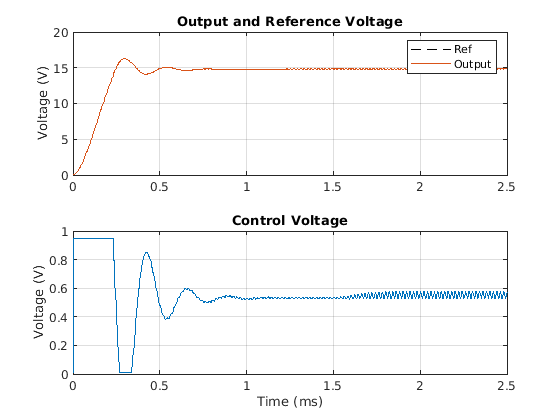

График ниже показов выходное напряжение по сравнению со ссылочным напряжением. Это также показывает управляющий сигнал, который настраивает, рабочий цикл сигналов PWM применился к логическим элементам MOSFET. Когда отказы происходят, эффект виден на управляющем сигнале и напряжении, предоставленном конвертером.

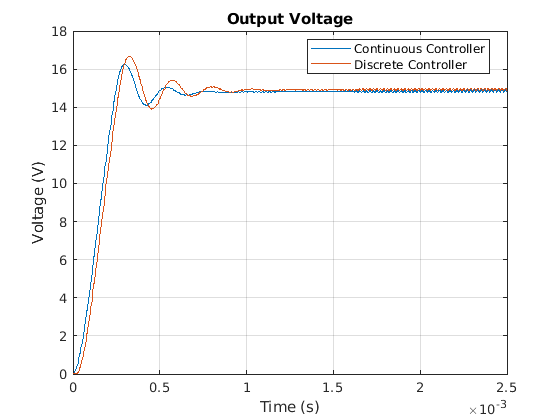

Графики ниже показа поведение различных реализаций ПИ-контроллера.
