Анализ синхронного понижающего конвертера с сам поворот - на
Этот пример анализирует сам поворот - на механизме в синхронном понижающем конвертере. Когда низкая сторона, Q2 MOSFET выключен и высокая сторона Q1 MOSFET, включает, электрические токи через емкость затвор-сток Q2 из-за изменения напряжения dv/dt между дренажом и источником Q2. Этот ток вызывает напряжение через логический элемент и источник Q2. Если напряжение превышает пороговое напряжение, Q2 непреднамеренно включает. В этом примере показано, как параметры MOSFET влияют сам поворот - на механизме и как можно предотвратить его.
Синхронный обзор понижающего конвертера

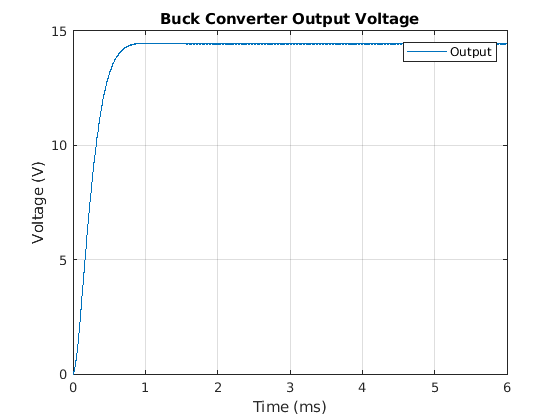

Симуляция выходного напряжения и сам поворот - на

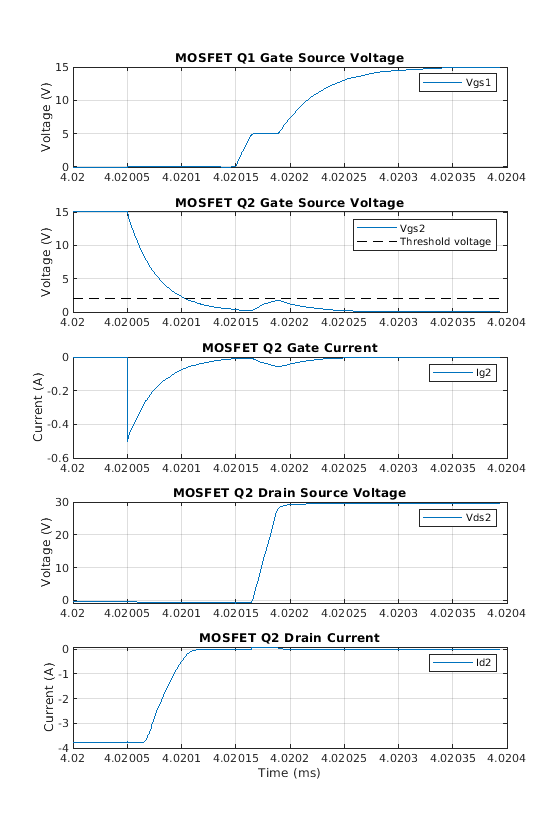

Графики ниже показа выходное напряжение понижающего конвертера и иллюстрируют сам поворот - на механизме Q2. Рабочий цикл модели равен 50%. В этом примере, чтобы продемонстрировать сам поворот - на явлении, сопротивление затвора очень высоко. Q2 сам включает в возрастающем ребре исходного напряжения логического элемента Q1.

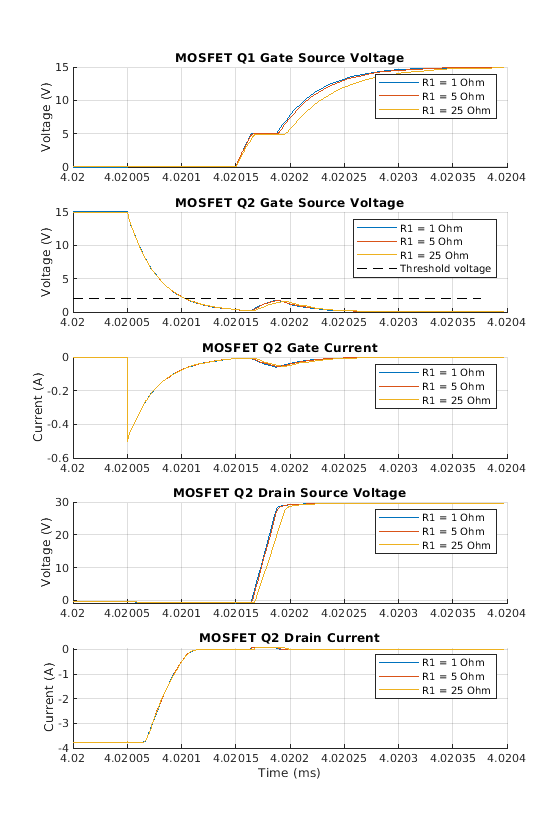

Эффект сопротивления затвора на Q1 Высокой Стороны MOSFET
Когда Q1 включает, его сопротивление затвора влияет на наклон напряжения источника дренажа Q2. Более высокое сопротивление затвора приводит к более низкому наклонному уровню напряжения источника дренажа и уменьшает случаи сам поворот - на для Q2.

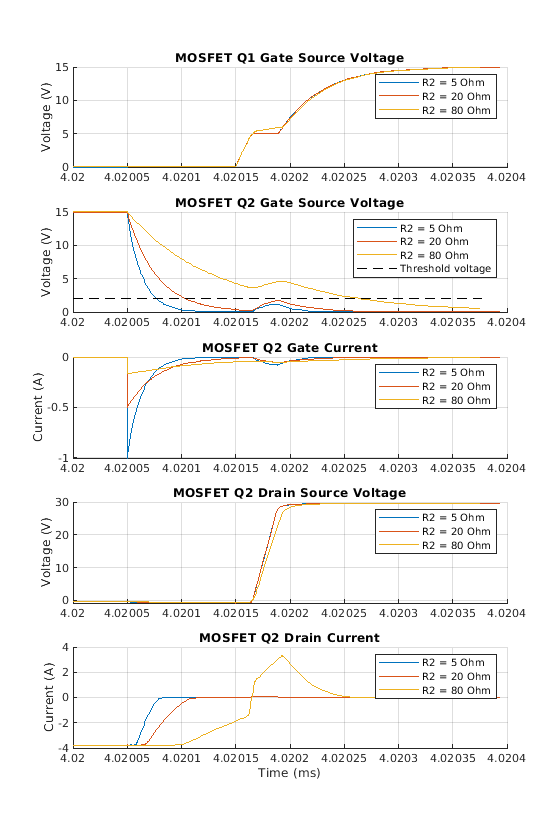

Эффект сопротивления затвора на Q2 Низкой Стороны MOSFET
Сопротивление затвора Q2 прямо пропорционально своему пиковому логическому элементу и времени, требуемому разряжать заряд затвора.

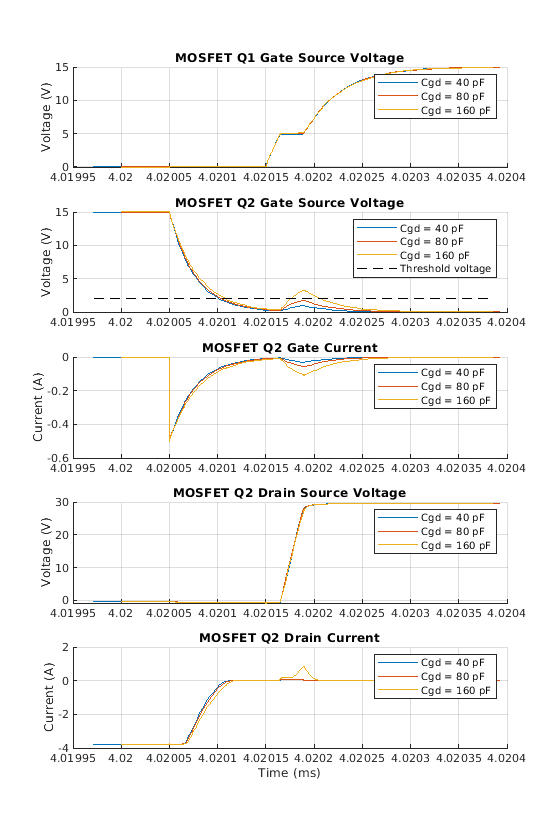

Эффект емкости затвор-сток Q2 Низкой Стороны MOSFET
Ток, который течет через емкость затвор-сток, Cgd, Q2 пропорционален значению емкости затвор-сток. Небольшой Cgd помогает предотвращению сам поворот - на механизме низкой стороны MOSFET.

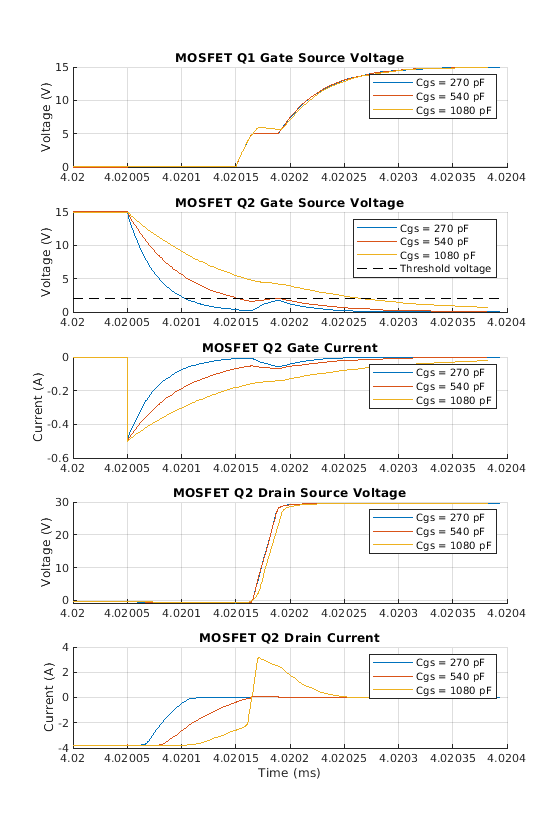

Эффект емкости затвор-исток Q2 Низкой Стороны MOSFET
Высокое значение емкости затвор-исток, Cgs, уменьшает пиковое исходное напряжение логического элемента Q2 и увеличивает время, требуемое разряжать заряд затвора. Предотвратить сам поворот - на механизме, когда напряжение источника логического элемента Q2 пропорционально Cgd/(Cgs+Cgd), используйте MOSFET с низким отношением Cgd/Cgs. Однако высокие значения емкости затвор-исток уменьшают скорость переключения.
Метод предотвращения сам поворот - на механизме
Чтобы предотвратить MOSFET сам поворот - на механизме, необходимо реализовать МОП-транзисторы с высоким пороговым напряжением, низкой емкостью затвор-сток, и низко пропустить дренаж к отношению емкости затвор-исток. Можно добавить конденсатор между логическим элементом и источником MOSFET, чтобы далее уменьшать отношение Cgd/Cgs.
