Описание

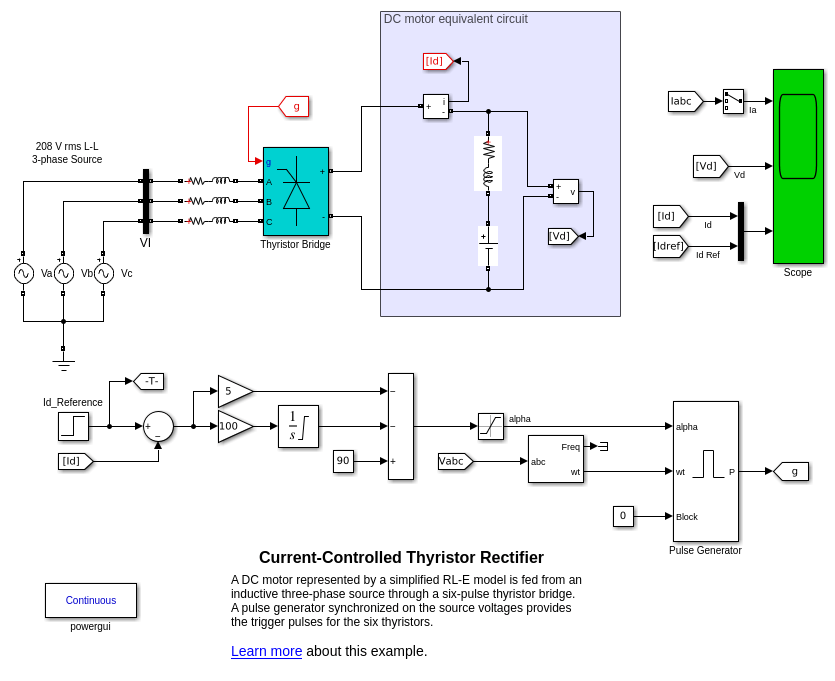

Двигатель постоянного тока, представленный упрощенной моделью RL-E, питается от индуктивного трехфазного источника и тиристорного 6- пульсного моста. Импульсный генератор, синхронизируемый от входных напряжений, обеспечивает триггерные импульсы для этих шести тиристоров.

Конвертером текущий выход управляет PI текущий регулятор, созданный с блоками Simulink®. Сигнал шага применяется к ссылочному входу, чтобы протестировать динамический ответ текущего регулятора.

Для того, чтобы позволить дальнейшую обработку сигналов, сигналы, отображенные на блоке Scope, хранятся в переменной по имени ScopeData1 (в структуре с форматом времени).

Симуляция

Запустите симуляцию и наблюдайте форму тока и напряжения на блоке Scope.

Когда симуляция будет завершена, откройте Powergui и выберите FFT Analysis, чтобы отобразить 0 - спектр частоты на 2 000 Гц сигналов, сохраненных в структуре ScopeData1. БПФ будет выполняться на окне с 2 циклами, запускающемся в t = 0.08 - 2/60 (продержитесь 2 цикла записи). Введите пометил Ia, должен быть уже выбран. Кликните демонстрирующийся и наблюдайте спектр частоты последних двух циклов Ia. Гармонические токи (6n +/-1) отображены в % основного компонента.

Значение основного тока (величина = пик на 27,48 А) и Общее гармоническое искажение (THD) также отображено. Гармоники в 0 - 2000 Гц составляют 29% в THD. Если вы задаете частотный диапазон на 0-4000 Гц, заметьте, что вклады гармоник выше 2 000 Гц незначительны в текущем THD.

Теперь выберите вход, пометил Vd, и отобразите его спектр. Напряжение постоянного тока содержит гармоники (6n), и его компонент DC составляет 145,4 В.
