Пользовательский соленоид с магнитным гистерезисом

Этот пример показывает ограниченный соленоид перемещения с пружиной возврата. Магнитный гистерезис моделируется с помощью Нежелания с Гистерезисным библиотечным блоком.

Модель

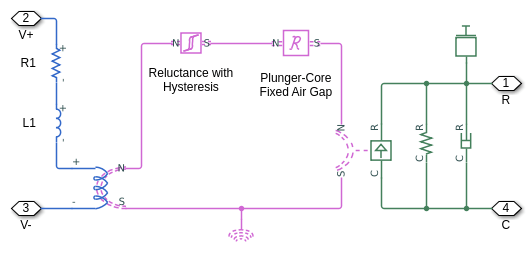

Соленоид с магнитной подсистемой эффектов

Результаты симуляции от Simscape Logging

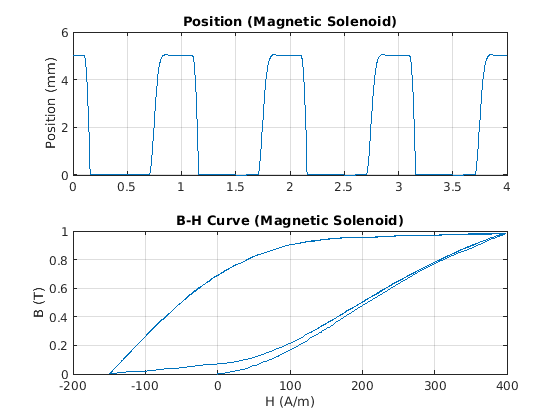

График ниже показов соленоидное положение, когда пульсируется на и прочь, плюс соответствующая траектория B-H.
