Конвертер DC-DC LLC
Этот пример показывает конвертер степени DC-DC LLC с управлением частотой. Простое интегральное управление реализовано в Simulink® в блоке Controller и спроектировано, чтобы достигнуть номинального выходного напряжения, заданного переменной Vout_nominal. Выход scope показывает управляющий сигнал частоты, выходное напряжение и ссылочное значение для выходного напряжения. Во время запуска ссылочное значение сползается до его желаемого заданного значения. Проект трансмиссии LLC вычисляется автоматически с помощью первого гармонического приближения.
Эта модель содержит два варианта для степени электронные переключатели. Подробная версия включает MOSFET с нелинейными характеристиками. Абстрактная версия использует кусочную линейную модель с идеальным переключателем, диодом тела и выходной емкостью. Абстрактная версия обеспечивает очень похожее поведение и более быструю симуляцию.
Модель
Степень электронный переключатель, подробный вариант

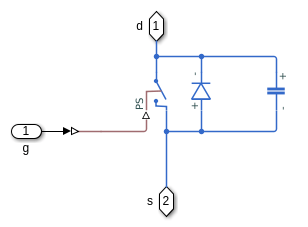

Степень электронный переключатель, абстрактный вариант
Результаты симуляции от Simscape Logging

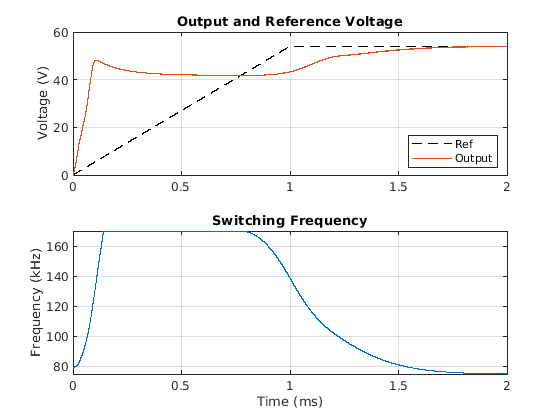

График ниже показов выходное напряжение по сравнению со ссылочным напряжением. Это также показывает изменение переключающейся частоты, когда это настроено системой управления, чтобы отследить ссылочное напряжение.

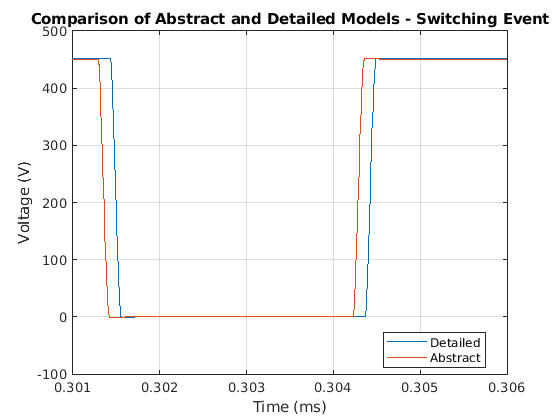

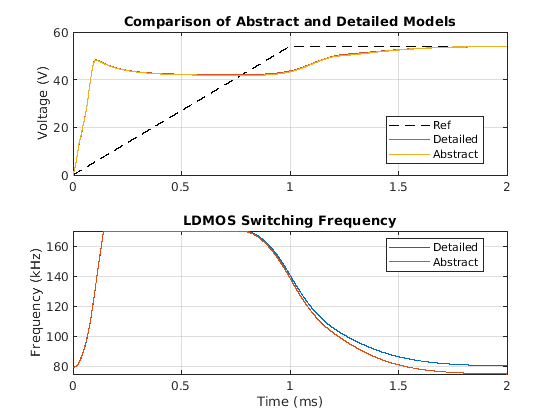

Графики ниже показа поведение абстрактных моделей и подробной модели. Результаты очень похожи, показывая, что абстрактные модели могут использоваться без значительной потери точности.
