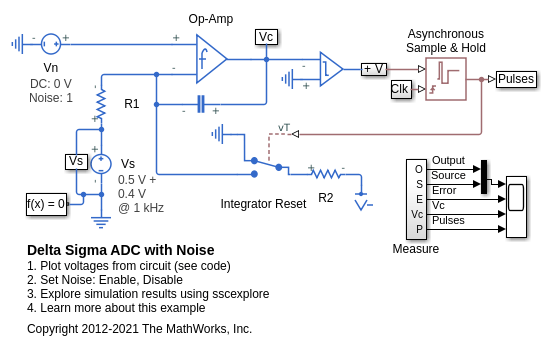

Этот пример показывает простую реализацию дельта-сигма АЦП. Вход в области значений 0 к Vref (=1V) интегрирован, пока это не заставляет интегратор сбрасывать. Время, чтобы сбросить пропорционально входному значению. Демодуляция импульсов выполняется фильтром lowpass. Блок The Asynchronous Sample & Hold ведет себя как запускаемый фронтом D-триггер, передающий вход U к выходу Y только на фронте. Эта модель может использоваться, чтобы исследовать и понять влияние эффектов операционного усилителя, таких как эквивалентный входной шум на точность преобразования. Чтобы выключить шум, откройте блок Vn и выберите 'Disabled' для шумового режима.
Блок Solver Configuration собирается использовать фиксированный шаг трапециевидный Simscape™ локальный решатель. Это выбрано для скорости симуляции. Размер шага симуляции параметрируется параметром рабочей области Tsim, значение которого должно быть увеличено от некоторого маленького значения до точки, где результаты затронуты. Параметр Tsim также устанавливает шумовой шаг расчета в блоке Vn.
График ниже показов выходные параметры схемы конвертера Сигмы Delta.
