Дифференциальный парный усилитель

Этот пример показывает дифференциальную парную схему усилителя. Схема может использоваться, чтобы исследовать свойства дифференциального парного усилителя. Модель может быть протестирована с помощью входных параметров дифференциального и общего режима. Сбалансированный выход имеет нулевое усиление в общем режиме при условии, что эти два транзистора имеют идентичные свойства.

Транзисторные NPN 3 действия как постоянный текущий источник, который помогает стабилизировать усиление дифференциального режима. Комбинация R1, R3 и D1 устанавливает базовое напряжение на на приблизительно 1 В выше отрицательной направляющей степени. Основное эмиттерное напряжение насыщения составляет 0.4 В, и следовательно напряжение через R2 составляет 0.6 В, дающие эмиттерный ток 0.6/220=2.7mA. D1 предоставляет температурную компенсацию, прямое изменение напряжения с температурой, являющейся похожим на тот из эмиттерного перехода. Транзисторные значения компонента типичны для BC107, и диодные значения компонента типичны для IN4148.

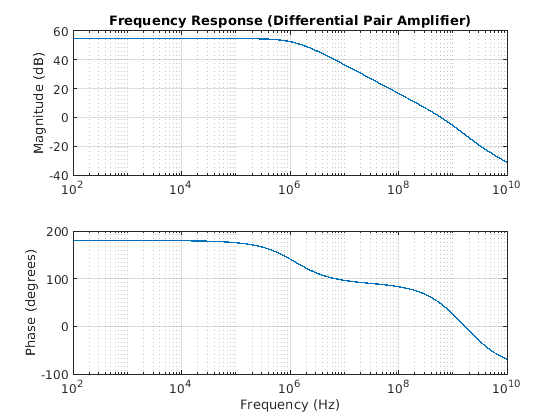

Эта модель может использоваться, чтобы получить частотную характеристику системы. Опция блока Solver Configuration "Запускается, симуляции от устойчивого состояния" позволяют гарантировать, что модель линеаризуется о ее номинальной рабочей точке. Команда MATLAB® linmod может использоваться, чтобы линеаризовать модель. Если вы имеете Simulink® Control Design™, открываете модель ee_amp_diff_pair. На вкладке Apps, под Системами управления, нажимают Model Linearizer. В Model Linearizer, на вкладке Linear Analysis, в разделе Linearize, нажимают Bode. Точки линеаризации заданы путем щелчка правой кнопкой по линии Simulink и выбора Linearization Points. Если вы посмотрите на блок Sensor, вы будете видеть линеаризацию выходной символ при выходе блока Simulink PS. Так же под Исходным блоком вы будете видеть символ точки ввода линеаризации на выходе блока Sine Wave.
