Эта модель показывает, как конвертер обратного хода может повышение, 5-вольтовый источник постоянного тока в 15-вольтовый DC отрегулировал предоставление. Напряжение увеличено путем создания изменяющегося во времени напряжения через первичную обмотку трансформатора. Трансформатор увеличивает напряжение, которое затем исправлено назад к DC диодом. Управление с обратной связью выходным напряжением произведено путем управления переключающейся частотой на первичной стороне.
Модель может использоваться, чтобы измерить индуктивность трансформатора и значения сглаживающего конденсатора, а также спроектировать контроллер обратной связи усиления и переключающаяся частота. Модель включает подробное представление переключающегося устройства, в этом случае режим улучшения, MOSFET, который позволяет вам проверять, что переключающееся устройство рассеяло степень, в приемлемых пределах. Блок Power Sensor используется здесь в усреднении режима, таким образом, вычисляя среднюю степень по каждому циклу PWM. Постобработка доступных данных в логгировании Simscape™ может также показать степень, рассеянную MOSFET.

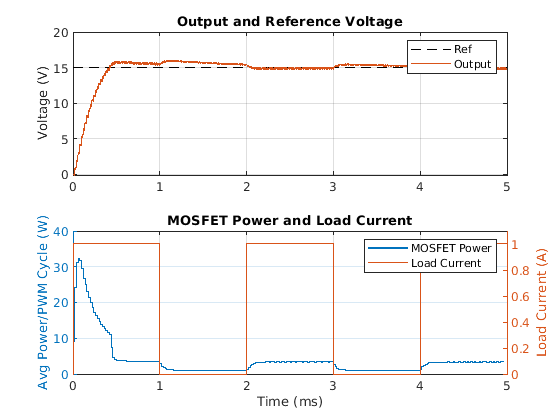

График ниже показов выходное напряжение по сравнению со ссылочным напряжением. Это также показывает изменяющуюся текущую загрузку и рассеянная степень MOSFET, усредненного по циклу PWM.
