В этом примере показано, как управлять напряжением ссылки DC с помощью соединенного с сеткой выпрямителя. Подсистема управления Выпрямителем использует основанную на PI структуру каскадного регулирования. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции. Если у вас есть лицензия на HDL Coder™, можно сгенерировать код VHDL для FPGA с помощью HDL Workflow Advisor Simscape™.

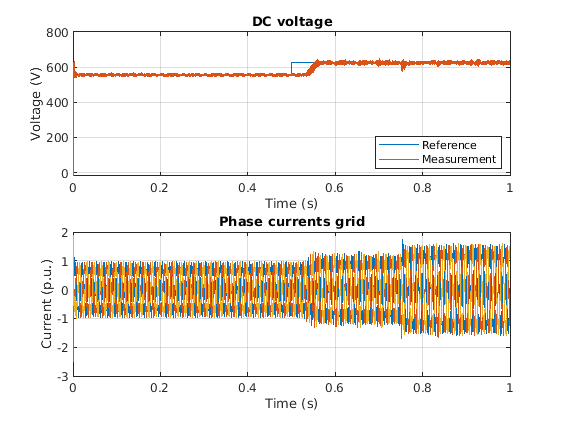

График ниже показов напряжение постоянного тока и токи фазы AC.
