В этом примере показано, как управлять напряжением в связанной с сеткой системе инвертора. Подсистема регулятора Напряжения реализует основанную на PI стратегию управления. Трехфазный инвертор соединяется с сеткой через Выключатель. Выключатель открыт в начале симуляции, чтобы позволить синхронизацию. Во время 0,15 секунды, завершения Выключателя и инвертор соединяется с сеткой. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции. Инвертор реализован с помощью IGBTs. Чтобы ускорить симуляцию, или для развертывания приложений, IGBTs может быть заменен Усредненными Переключателями. Таким образом сигналы логического элемента могут быть усреднены за установленный период или заменены формами волны модуляции.

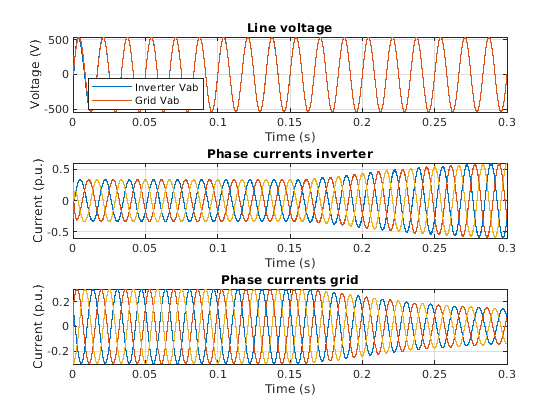

График ниже показов линейное напряжение и токи фазы в инверторе и сетке.
