В этом примере показано, как смоделировать Доминирующий над сбросом Фиксатор SR от компонентов логики Simscape™ Electrical™. Начальные условия передаются соответствующим логическим элементам И через команды инициализации переключателей.

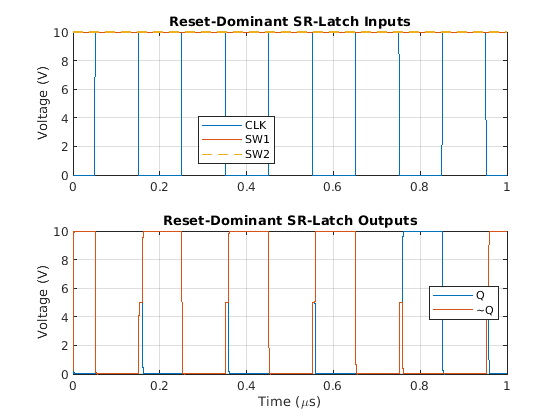

Графики ниже показа вводы и выводы для Доминирующего над сбросом Фиксатора SR. Оба входных параметров к Фиксатору SR установлены высоко, и Q следует напротив импульсного сигнала. Выведите изменения Q каждый раз, импульс изменяется. Выход ~Q остается низким.
