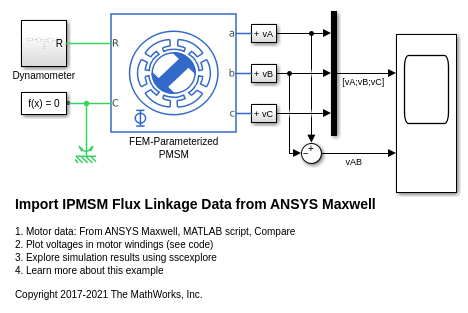

В этом примере показано, как можно импортировать моторный проект из ANSYS® Maxwell® в симуляцию Simscape™.
Файл данных, задающий моторное потокосцепление, является ee_ece_data.txt и воспроизводится с разрешением ANSYS, Inc. Чтобы просмотреть данные, откройте модель от MATLAB® и нажмите "От ссылки" Максвелла ANSYS.
Чтобы считать эти данные в MATLAB, текстовый файл требует, чтобы некоторое незначительное редактирование сделало его исполняемым файлом из командной строки MATLAB. Результирующий скрипт является ee_ece_data.m и может быть просмотрен путем нажимания на ссылку "скрипта MATLAB" из модели. Чтобы видеть сводные данные редактирований, нажмите на "Сравнить" ссылку.

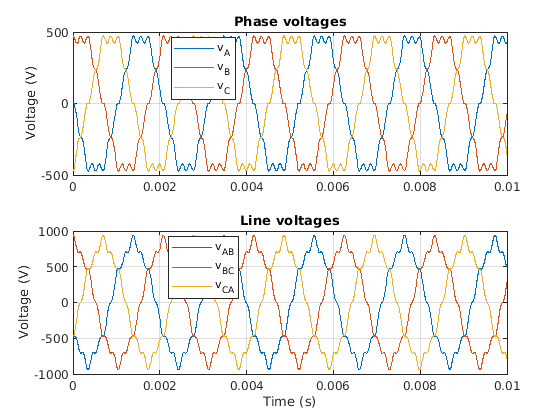

График ниже показов симулированные напряжения разомкнутой цепи. Заметьте нелинейный профиль коэффициента противо-ЭДС, который не был бы получен при использовании упрощенной модели PMSM с фиксированным коэффициентом противо-ЭДС, постоянной.
