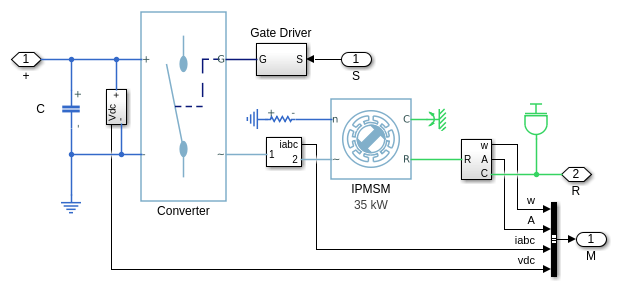

Этот пример показывает упрощенный параллельный гибридный электромобиль (HEV). Внутренний постоянный магнит синхронная машина (IPMSM) и двигатель внутреннего сгорания (ICE) обеспечивают движение транспортного средства. IPMSM действует и в автомобильных и в генерирующих режимах. Передача транспортного средства и дифференциал реализованы с помощью модели сокращения механизма фиксированного отношения. Подсистема контроллера Транспортного средства преобразует входные параметры драйвера в команды крутящего момента. Стратегия управления транспортного средства реализована как конечный автомат Stateflow®. Подсистема контроллера ICE управляет крутящим моментом двигателя внутреннего сгорания. Подсистема контроллера Диска управляет крутящим моментом IPMSM. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

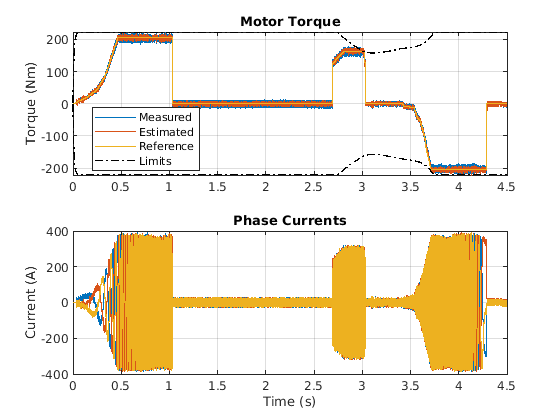

График ниже показов требуемый и измеренный крутящий момент для теста, а также токи фазы в электроприводе.
