Вектор из температур, T — Температуры, при которых ячейка или данные о модуле для варьирующихся по температуре свойств сведены в таблицу в виде вектора.

Отдельная ячейка оценка Ahr, базовая линия — способность Ячейки при температурах, заданных в Векторе из температур, T параметр в виде вектора.

Вектор из значений состояния заряда, SOC — Область значений значений между 0 и 1, в котором ячейка электрические параметры заданы в виде вектора.

Вектор из скоростей потока хладагента, L — значения массового расхода жидкости Хладагента, в которых задана интерполяционная таблица для охлаждения ячейки. Этот параметр должен ответить на несколько вопросов в области значений потока интереса. Этот параметр задает размер Эффективного уровня параметра теплопередачи хладагента и задан как вектор.

Никакое напряжение загрузки, V0 — потенциальные ценности разомкнутой цепи Ячейки в различном Векторе из значений состояния заряда, SOC и Вектора из температур, T указывает в виде матрицы.

Терминальное сопротивление, R0 — Ячейка омические значения сопротивления в различном Векторе из значений состояния заряда, SOC и Вектора из температур, T указывает в виде матрицы.

Саморазряд — опция саморазряда Ячейки; Disabled выбран для этого примера.

Сопротивление поляризации — значения сопротивления Поляризации в различном Векторе из значений состояния заряда, SOC и Вектора из температур, T указывает в виде матрицы.

Постоянная времени — Постоянная времени в различном Векторе из значений состояния заряда, SOC и Вектора из температур, T указывает в виде матрицы.

Количество тепла ячейки — Количество тепла отдельной ячейки в виде скаляра.

Теплопроводность ячейки — Ячейка проводимость через плоскость для мешочка и может ячейки или радиальная проводимость для цилиндрических ячеек в виде скаляра.

Коэффициент теплопередачи к окружающей среде — содействующее значение Теплопередачи в виде скаляра.

Количество подключенных последовательно ячеек Ns — Количество строк последовательно в виде целого числа.

Количество параллели соединило ячейки Np — Количество параллельных ячеек в строке в виде целого числа.

Выберите тип ячейки — Тип ячейки в виде любого Pouch, Can, Compact cylindrical, или Regular cylindrical.

Ширина ячеек — Ширина ячеек в виде скаляра.

Ширина ячеек — Ширина ячеек для Pouch и Can ячейки в виде скаляра.

Толщина ячейки — толщина Ячейки для Pouch или Can ячейки в виде скаляра.

Диаметр ячейки — диаметр Ячейки для Compact cylindrical или Regular cylindricalВ виде скаляра.

Количество цилиндрических ячеек в прямой линии — Количество цилиндрических ячеек располагается в прямой линии для упаковки в виде целого числа.

Вспомогательный полное сопротивление — Сопротивление, которое комбинирует все встроенное сопротивление в модуле в виде скаляра. Это сопротивление является суммой вкладки ячейки, собирательной шины, кабеля и/или сопротивлений сварки в виде скаляра.

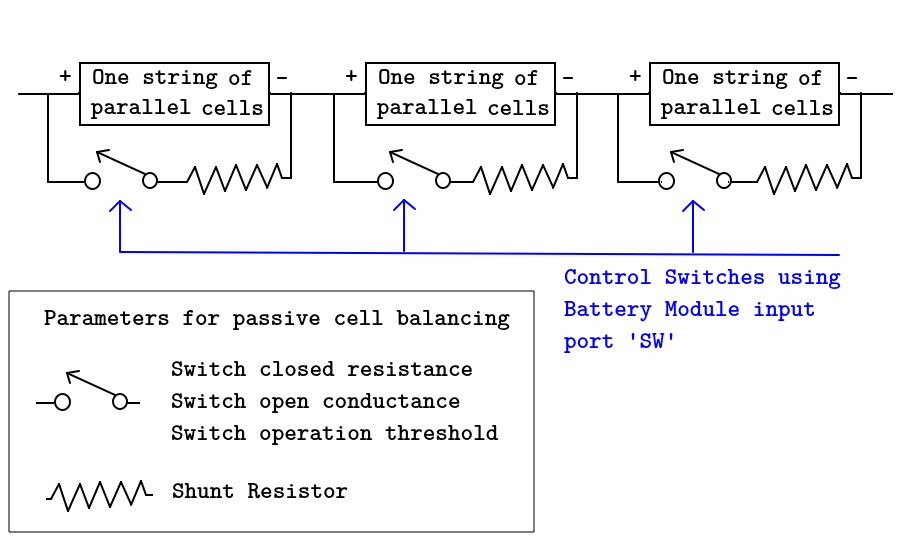

Балансировка ячейки — метод балансировки Ячейки в виде любого none или passive. В этом примере этот параметр устанавливается на passive. После выбора passive балансировка ячейки, четыре параметра становятся видимыми. Эти параметры: Шунтируйте резистор, Переключатель закрыл сопротивление, Переключатель открытая проводимость и порог операции Switch. Пассивную балансировку ячейки показывают схематично в рисунке ниже:

Эффективный уровень теплопередачи хладагента от каждой ячейки — Оценка теплового сопротивления (W/K) теплопередачи от элементов батареи до хладагента в виде 3-D матрицы скалярных значений. 3-D матричный размер зависит от Вектора из температур, T, Вектора из скоростей потока хладагента, L и параметров NsxNp. Параметр NsxNp является общим количеством ячеек в модуле. Охлаждение батареи представлено как интерполяционная таблица или 3-D матрица размера [T, L, Ns*Np] и значения вычисляются с помощью, подробно изложил 3-D методы, такие как вычислительная гидрогазодинамика. Значения матрицы зависят от фактического аппаратного проекта системы охлаждения или холодных пластин в модуле. Эта матрица обнуляется в текущем примере в файле ee_lithium_pack_cellBalancing_ini.m.

Внешнее тепло — Внешний вход тепла к каждой ячейке в модуле из-за горячего компонента, помещенного около модуля в виде вектора. Это обнуляется в текущем примере.

Вектор из температуры первичной клетки — температура начальной буквы Ячейки в виде вектора.

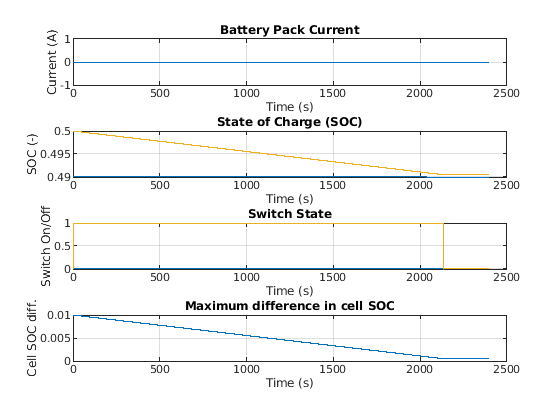

Вектор из состояния заряда первичной клетки — начальное состояние Ячейки заряда в виде вектора. Первая ячейка является неустойчивой и имеет самое низкое состояние заряда по сравнению с другими ячейками, как задано в файле ee_lithium_pack_cellBalancing_ini.m.

Ячейка Ahr оценка изменения — Межклеточные изменения способности ячейки во всем Векторе из температур, T указывает для каждой ячейки в виде вектора из скалярных значений. Если вы устанавливаете этот массив на 1, вся способность ячейки является тем же самым. Значения массивов для ячейки умножаются со значением, заданным в Отдельной ячейке оценка Ahr, базовый параметр, чтобы вычислить фактическую способность или оценку Ahr ячейки.

FlwR — Значение между 0 и 1 в виде скаляра. Входное значение FlwR используется, чтобы динамически выбрать правильное значение скорости потока жидкости во время симуляций. Значение входа FlwR задает фактическую скорость потока жидкости в модуле. В Векторе из скоростей потока хладагента L параметр, FlwR не равняются 0 средним значениям никакому потоку, в то время как FlwR равняются 1 среднему значению самому высокому значению скорости потока жидкости. FlwR установлен в низкую стоимость 0,001 в этом примере.

FlwT — Положительная или отрицательная величина, что, когда суммировано к температуре окружающей среды, равняется входной температуре хладагента. Значение +15 для входа FlwT и 273.15 K в порте Amb делает входную температуру хладагента равной 273,15 + 15 = 288.15K. Значение-15 для входа FlwT и 273.15 K в Amb делает входную температуру хладагента равной 273,15 - 15 = 258.15 K. FlwT установлен в 0 в этом примере.
