В этом примере показано, как управлять напряжением RMS в конвертере стороны загрузки. Загрузка обеспечивается трехфазным элементом серии RL. Подсистема Управления использует основанную на PI структуру каскадного регулирования с двумя циклами управления, внешним циклом управления напряжения и внутренним текущим циклом управления. Симуляция использует ссылки шага. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

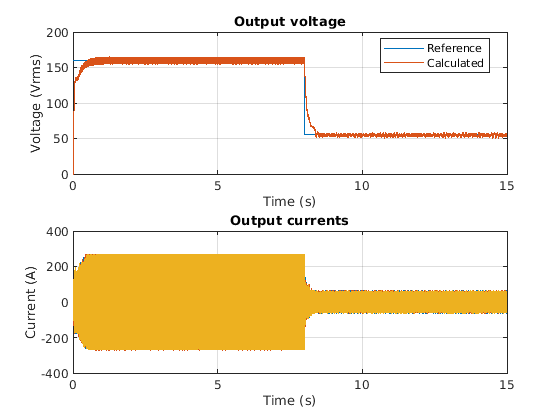

График ниже показов напряжение выхода RMS и токи фазы AC.
