Малошумящий усилитель

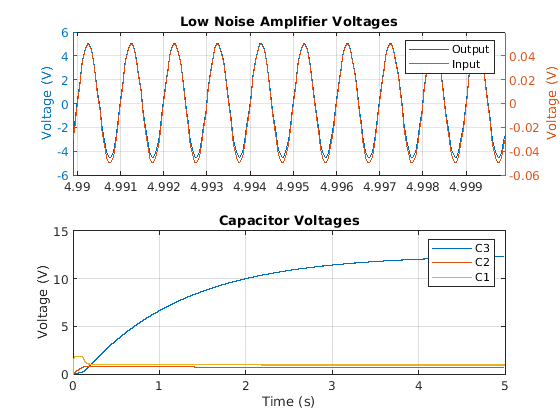

Этот пример показывает типичную малошумящую схему усилителя звука. Резистор R2 обеспечивает отрицательную обратную связь, чтобы стабилизировать полное усиление усилителя, делая его независимым от транзисторного разомкнутого контура вперед усиление передачи. Усиление схемы приблизительно задано (R1+R2)/R1 = 101. Симуляция показывает, что схеме требуются несколько секунд, чтобы обосноваться к ее устойчивой рабочей точке, и что выход первоначально отсекается. Введите u и выведите y, включены, чтобы поддержать линеаризацию.

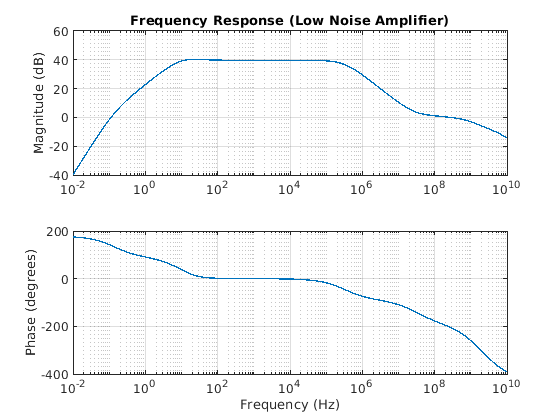

Эта модель может использоваться, чтобы получить частотную характеристику системы. Опция блока Solver Configuration "Запускается, симуляция от устойчивого состояния" должна собираться гарантировать, что модель линеаризуется о ее номинальной рабочей точке. Команда MATLAB® linmod может использоваться, чтобы линеаризовать модель.

Если вы имеете Simulink Control Design, открываете модель ee_amp_low_noise. На вкладке Apps, под Системами управления, нажимают Model Linearizer. В Model Linearizer, на вкладке Linear Analysis, в разделе Linearize, нажимают Bode. Точки линеаризации заданы путем щелчка правой кнопкой по линии Simulink и выбора Linearization Points.
