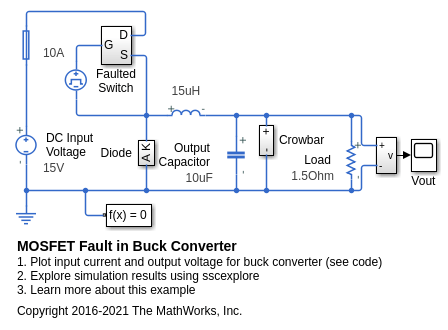

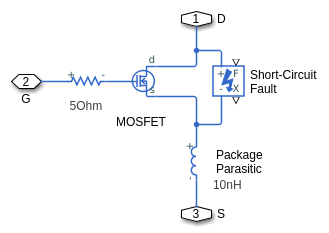

Эта модель показывает, как отказ может быть применен к MOSFET в конвертере степени для того, чтобы исследовать операцию схемы защиты. После того, как MOSFET становится неработающим, схема лома активируется для того, чтобы зафиксировать выходное напряжение через загрузку и в конечном счете заставить предохранитель дуть.

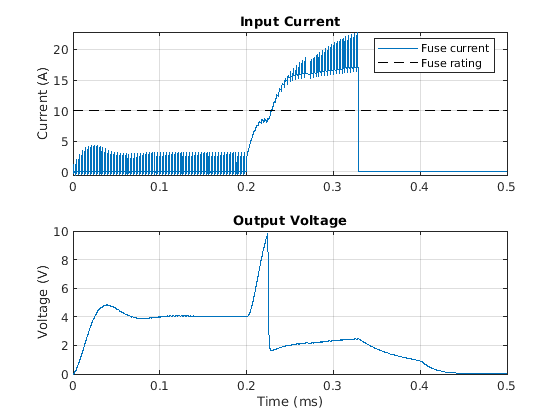

График ниже показов текущее прохождение через вход Fuse и напряжение через Нагрузочный резистор.
