Управление прерывателем с одним квадрантом

В этом примере показано, как управлять прерывателем с одним квадрантом. Подсистема Управления реализует простой основанный на PI алгоритм управления для управления текущим выходом.

Модель

Результаты симуляции от Simscape Logging

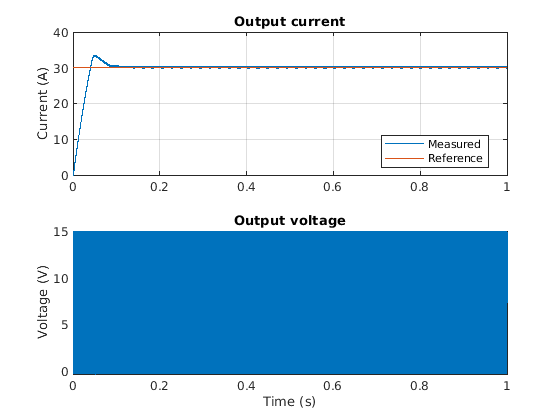

График ниже показов требуемый и измеренный ток для теста и выходного напряжения в схеме.

Результаты симуляции в реальном времени

Этот пример был протестирован на машине реального времени Эффективности Speedgoat с Intel® 3.5 GHz i7 многожильный центральный процессор. Эта модель может запуститься в режиме реального времени с размером шага 10 микросекунд.
