Операционный усилитель с шумом
В этом примере показано, как шум может быть включен в электрическую симуляцию. Схема моделирует усилитель с усилением 100 и высокочастотный крен от частоты 10 МГц. Операционный усилитель добавляет шум, и это принято, что таблица данных задает эквивалентную плотность шума напряжения 20nV/Hz^0.5. Это реализовано с помощью шумового источника напряжения Vn. Опционально, тепловой шум, сгенерированный резисторами R1 и R2, может также быть включен путем выбора 'Enabled' для шумового режима блоков. Однако выполнение этой модели с различными комбинациями источников шума показывает, что основной источник шума является эквивалентным шумовым напряжением.
Модель

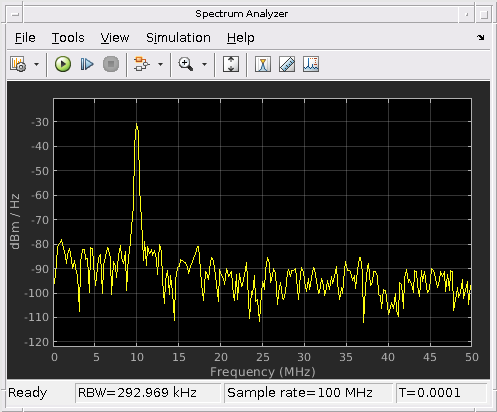

Результаты симуляции от спектра Анализаторы
