Фазовая подстройка частоты
Эта модель показывает, как смоделировать фазовую подстройку частоты. Насос заряда и фильтр моделируются с помощью дискретных аналоговых компонентов, тогда как генератор представлен как поведенческий компонент с помощью блока Simscape™ Electrical™ Voltage-Controlled Oscillator. D-триггеры в детекторе фазы представлены в упрощенной форме с помощью блоков Simulink®, чтобы задать поведение, и электрические компоненты используются только в интерфейсе. К ненулевым начальным условиям применяются C1 и C2 для того, чтобы запустить несовпадающий по фазе VCO и протестировать способность к отслеживанию.
Модель

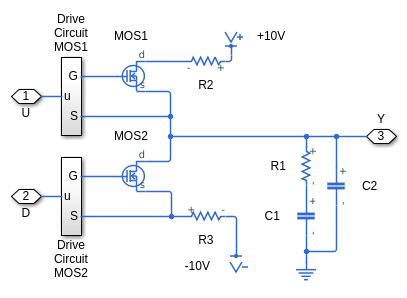

Заряжайте насос и отфильтруйте подсистему
Подсистема детектора фазы
Результаты симуляции от Simscape Logging

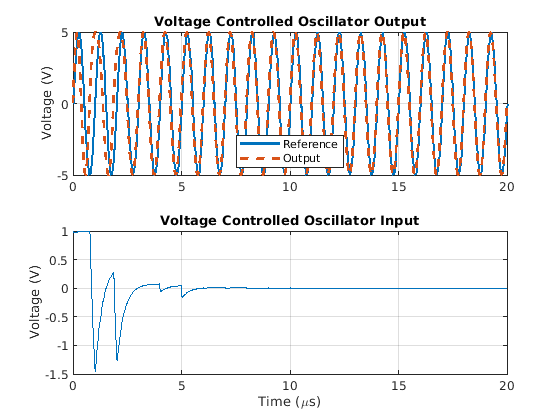

График ниже показов ссылка и выходное напряжение для управляемого напряжением генератора в фазовой подстройке частоты.
