Фотоэлектрический генератор
В этом примере показано, как создать системную модель фотоэлектрического генератора, который может использоваться, чтобы симулировать эффективность с помощью исторических данных об облученности. Здесь модель тестируется путем варьирования облученности, которая аппроксимирует эффект различного облачного покрова. Производство электроэнергии продвигается сразу после изменения облученности. Температура окружающей среды также варьируется во время теста. КПД конвертера DC-AC принят, чтобы быть фиксированные 97 процентов, это значение, определенное из ee_solar_inverter модели в качестве примера.
Модель
Результаты симуляции от Simscape Logging

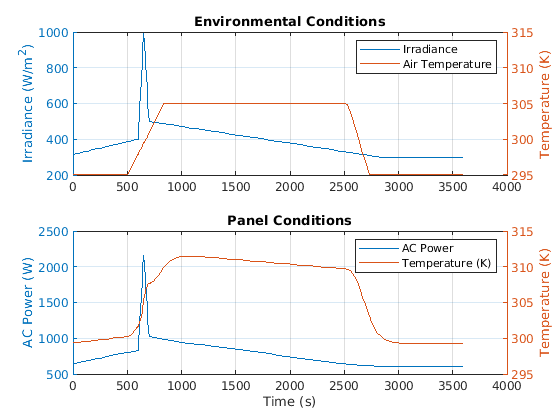

График ниже показов выходная мощность и температура панели по одному тесту часа. Температура окружающей среды варьируется в зависимости от времени, влияя на температуру панели и ее эффективность преобразования.

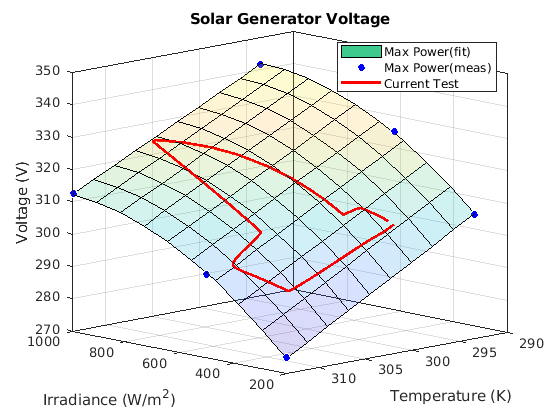

График ниже показов напряжение выход панели относительно температуры панели и облученности. Для данной температуры и облученности, солнечные батареи имеют напряжение, чертят, который приведет к максимальной производительности. Синие точки на графике являются измерениями от определенных тестов, и поверхность является аппроксимацией полиномом к тем точкам. Система управления пытается сохранить напряжение чертившим от панели таким образом, что это находится на этой поверхности и максимизирует КПД панели.
