Эта модель показывает, как использовать Управляемое Напряжение PWM и H-мостовой-брусья, чтобы управлять двигателем. Блок двигателя постоянного тока использует параметры таблицы данных производителя, которые задают двигатель как поставку механической энергии на 10 Вт в 2 500 об/мин и скорости без загрузок как 4 000 об/мин, когда запущено от 12-вольтового предоставления DC. Следовательно, если ссылочное напряжение PWM установлено в свое максимальное значение +5V, то двигатель должен достигнуть 4 000 об/мин. Если это установлено в +2.5V, то это должно запуститься на уровне приблизительно 2 000 об/мин. Параметр Имитационной модели устанавливается на Усредненный и для Управляемого Напряжения PWM и для H-мостовой-брусьев, приводящих к быстрой симуляции. Чтобы подтвердить усредненное поведение, измените параметр режима Simulation в PWM в обоих блоках.

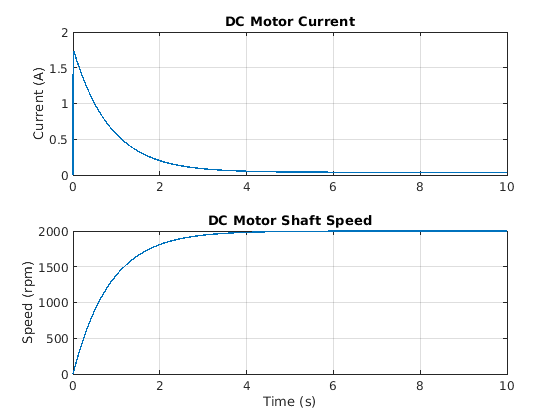

График ниже показов текущее прохождение через двигатель и скорость вала двигателя.
