Определение количества IGBT тепловые потери

Открытая модель

Этот пример показывает генерацию температурного профиля на основе потерь переключения и проводимости в биполярном транзисторе с изолированным затвором (IGBT). Существует два понижающих конвертера. Для одного конвертера IGBT присоединяет к Фостер тепловой модели. Для другого конвертера IGBT присоединяет к Cauer тепловой модели. Параметры для тепловых моделей настраиваются, чтобы дать примерно эквивалентные результаты. Во времени симуляции 50 мс частота переключений изменяется с 40 кГц до 20 кГц, что увеличивает потери проводимости и уменьшает потери переключений. Изменение в потерях приводит к соответствующему изменению в температуре IGBT.

Модель

И Фостер и Коер, тепловые сети соединяются с фиксированным температурным источником, который представляет температуру теплоотвода. Чтобы получить значимые результаты, необходимо соединить Фостера тепловая сеть с фиксированным температурным источником. Чтобы смоделировать количество тепла теплоотвода и конвекцию к среде, можно соединить модель Cauer с любой другой тепловой сетью. В этом примере модель Cauer соединяется с третьей тепловой сетью первого порядка, и первые два тепловых состояния включены во внутреннюю тепловую модель блока IGBT. Модель третьего порядка требуется, чтобы совпадать с третьим порядком реализованная модель Фостера. Обычно таблицы данных обеспечивают только соединение secord-порядка и динамику случая для модели Cauer.

Результаты симуляции от Simscape Logging

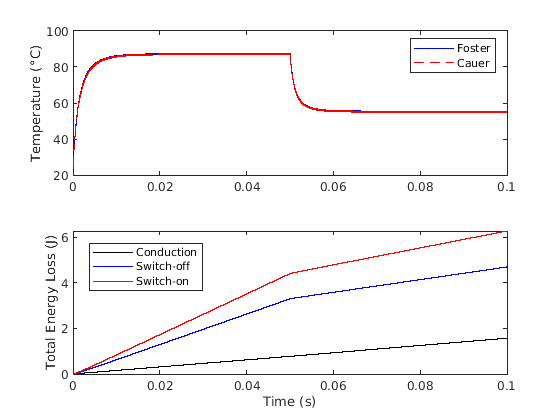

График ниже показывает температуру IGBT и энергетическую потерю как функции времени и для Foster и для Cauer тепловые модели. Потери мощности являются наклоном кривой энергетической потери.

Сгенерируйте сводные данные потерь

ee_getPowerLossSummary служебная функция сообщает об убытках, которые потерпели элементы схемы от регистрируемых данных моделирования. Потери проводимости отчетов столбца 'Степени' и столбец SwitchingLosses сообщают о полупроводниковых потерях переключения.

ans =

  12x3 table

                    LoggingNode                    Power     SwitchingLosses
    ___________________________________________    ______    _______________

    {'ee_igbt_losses.Buck_circuit_1.Load'     }    7453.8             0
    {'ee_igbt_losses.Buck_circuit_2.Load'     }    7453.8             0
    {'ee_igbt_losses.IGBT_C'                  }    15.703        109.66
    {'ee_igbt_losses.IGBT_F'                  }    15.702        109.74
    {'ee_igbt_losses.Buck_circuit_1.Diode'    }    12.147             0
    {'ee_igbt_losses.Buck_circuit_2.Diode'    }    12.147             0
    {'ee_igbt_losses.Buck_circuit_1.Capacitor'}         0             0
    {'ee_igbt_losses.Buck_circuit_1.Inductor' }         0             0
    {'ee_igbt_losses.Buck_circuit_2.Capacitor'}         0             0
    {'ee_igbt_losses.Buck_circuit_2.Inductor' }         0             0
    {'ee_igbt_losses.Rgate_C'                 }         0             0
    {'ee_igbt_losses.Rgate_F'                 }         0             0
