Защита реле расстояния в микросетке AC
В этом примере показано, как смоделировать реле расстояния в микросетке AC. Релейный блок включает характеристику реле импеданса и характеристику реле мо. Можно использовать этот пример, чтобы изучить эффективность реле импеданса и реле мо в различных условиях отказа. И реле имеют два типа реле для замыкания на землю и отказа фазы фазы.
Реле импеданса включает направленный модуль и более слепой модуль. Направленный модуль гарантирует смещение в заданном направлении, и более слепой модуль избегает неправильного функционирования реле во время вторжения загрузки.
Обзор микросетки AC
Рисунок ниже показывает микросетку AC с реле расстояния и выключателем. Микросетка производит электричество на уровне напряжения 11 кВ. Трехфазный трансформатор понижает исходное напряжение к 400 В.
Чтобы изолировать дефектный раздел линии электропередачи, реле и выключатель соединяются рядом с понижающим трансформатором. Индуктивная нагрузка 30 кВт с отстающим коэффициентом мощности 0,95 соединяется в приемном конце линии электропередачи.
Релейный обзор блока
Релейный блок включает две релейных характеристики, импеданс и реле мо. Релейная характеристика имеет три зоны на основе досягаемости реле. Блок Фурье оценивает основное напряжение и текущие сигналы.
Реле оценивает импеданс линии от выключателя до точек отказа. Когда предполагаемый импеданс меньше досягаемости первой зоны, реле инициировало сигнал прохождения без любой задержки. Если предполагаемый импеданс меньше досягаемости второй зоны, реле инициировало сигнал прохождения после задержки конечного промежутка времени. Когда предполагаемый импеданс становится меньше, чем третья зональная досягаемость, реле инициировало сигнал прохождения после задержки, которая должна быть больше задержки второй зоны.
Чтобы постараться не смещаться в обратном направлении отказа, реле импеданса состоит из направленного модуля. Можно установить направление реле импеданса на основе требований. Реле импеданса не смещается, если предполагаемый импеданс падает в более слепой области.
Этот пример также реализует реле мо с наследованным направленным модулем. Реле мо использует сам поляризация параметра как фаза и линейные напряжения.

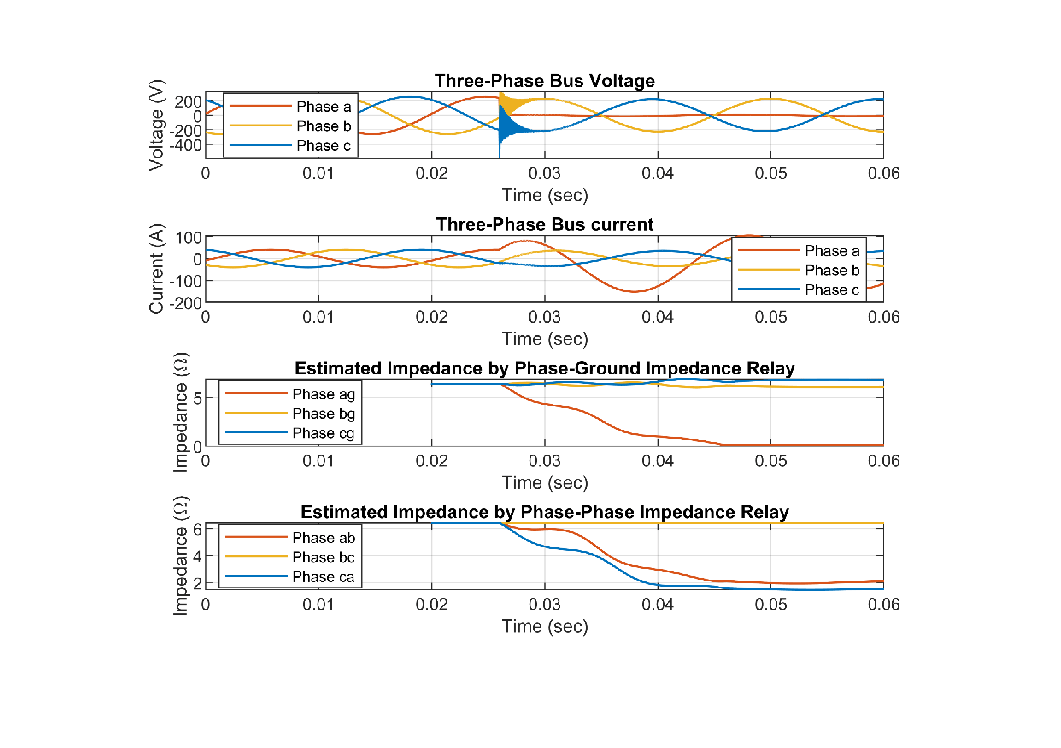

Постройте для напряжения, текущего, и предполагаемого импеданса
График ниже показов изменение предполагаемого импеданса относительно времени. Однофазное, чтобы основать (a-g) отказ инициируется в Секторе 1 линии электропередачи со временем инициирования отказа 0,056 секунд. Чтобы оценить основной компонент напряжения и текущего сигнала, этот пример использует полный анализ Фурье цикла.
Однофазный, чтобы основать (a-g) отказ
Однофазное, чтобы основать (a-g) отказ инициируется в Секторе 1 линии электропередачи.
Схема R-X реле импеданса земли фазы

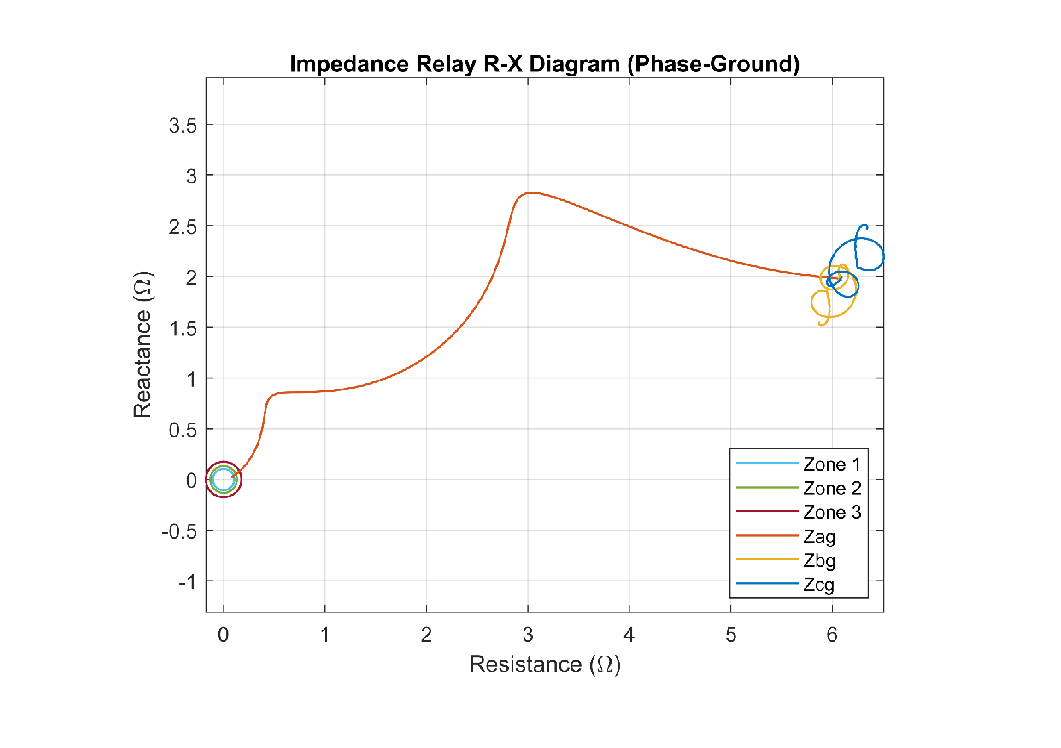

График ниже показов схема R-X реле Импеданса земли фазы. Этот рисунок показывает, что фаза, чтобы основать (a-g) уменьшения импеданса и достигает зоны 1.

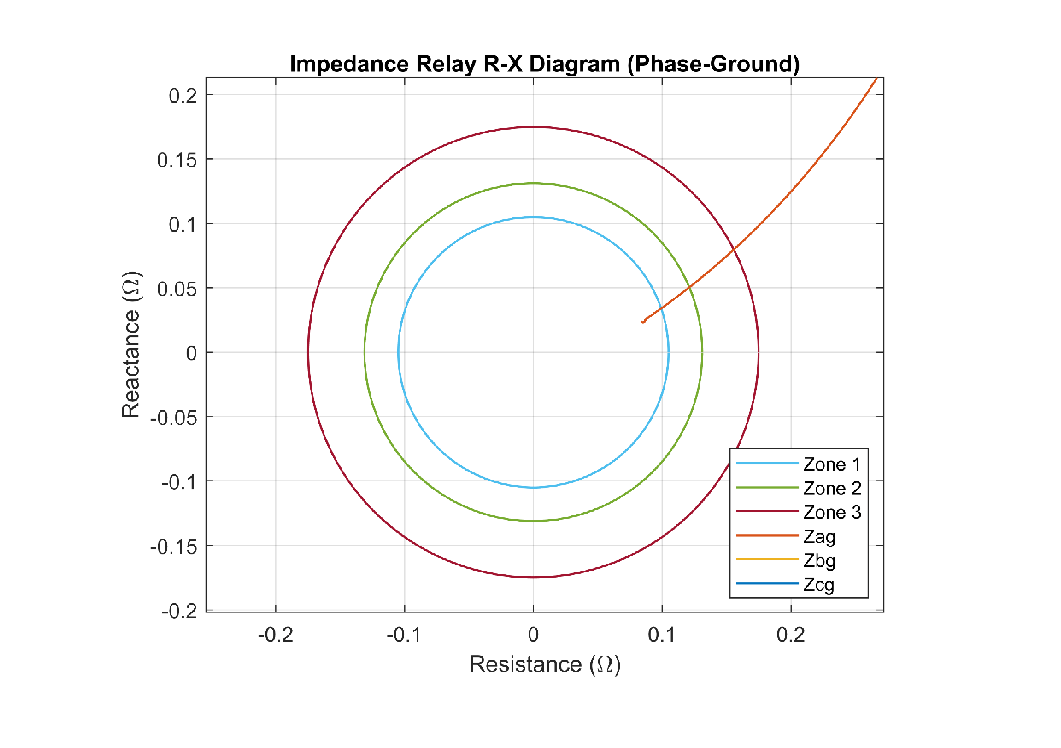

Этот рисунок показывает, что R-X схематически изображают больше подробно.
Схема R-X реле мо земли фазы

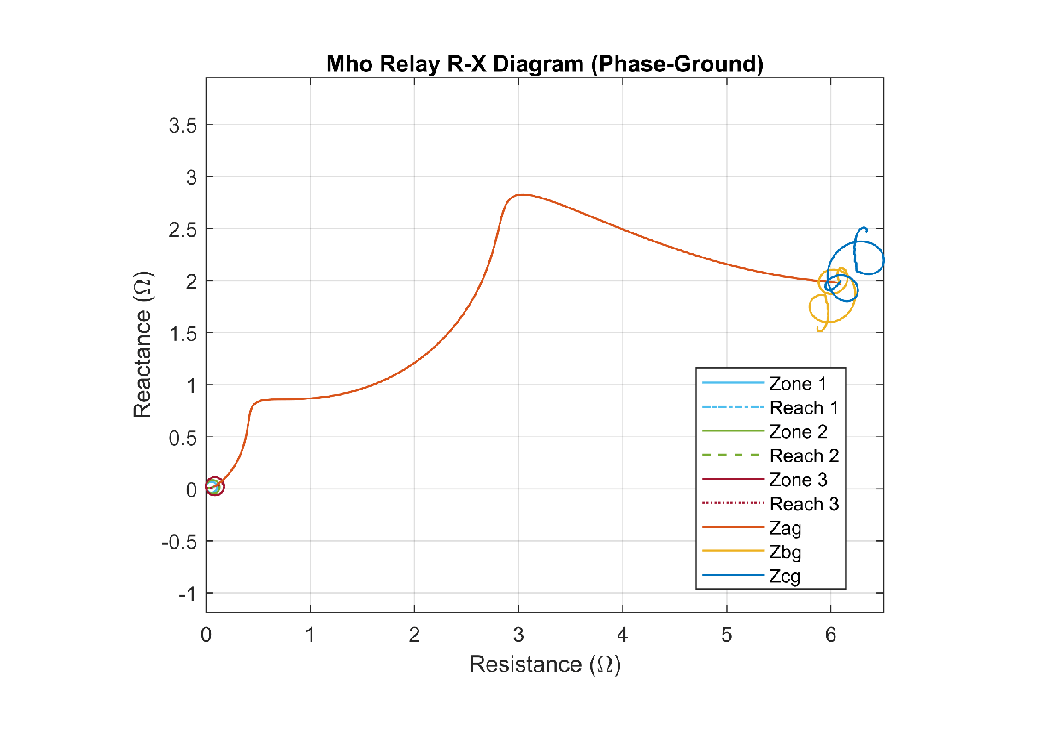

График ниже показов схема R-X реле Мо земли фазы. Этот рисунок показывает, что фаза, чтобы основать (a-g) уменьшения импеданса и достигает зоны 1 из реле.

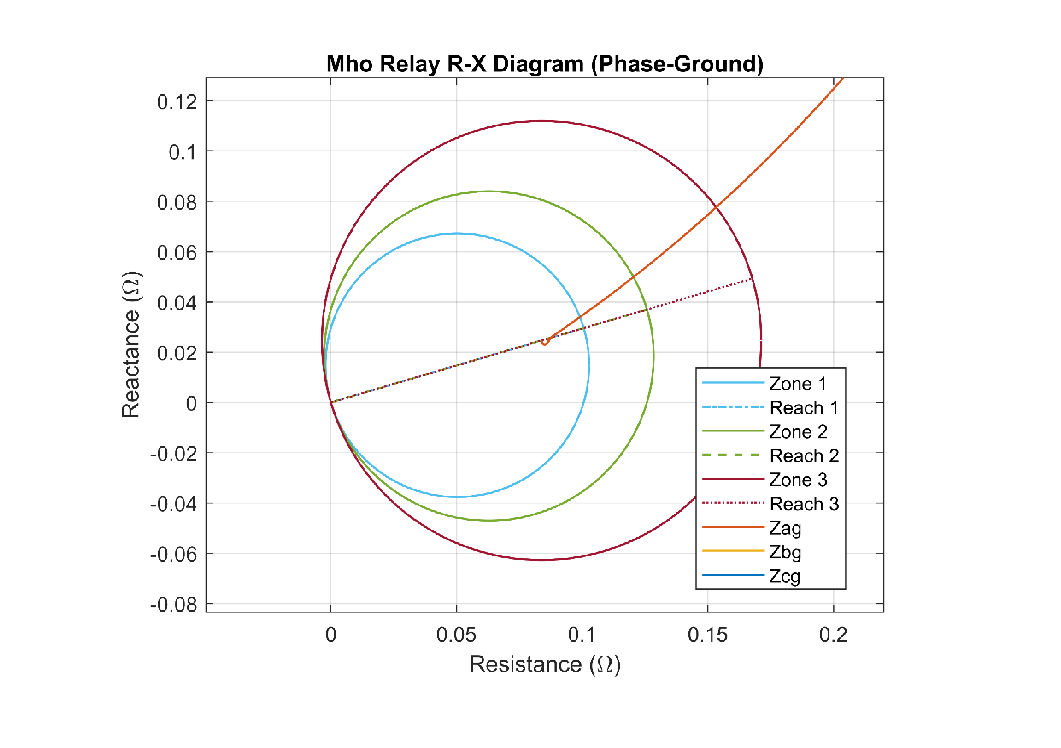

Этот рисунок показывает, что R-X схематически изображают больше подробно.
Двухфазный отказ (a-b)
Фаза фазы (a-b) отказ инициируется в Секторе 1 линии электропередачи.
Схема R-X реле импеданса фазы фазы

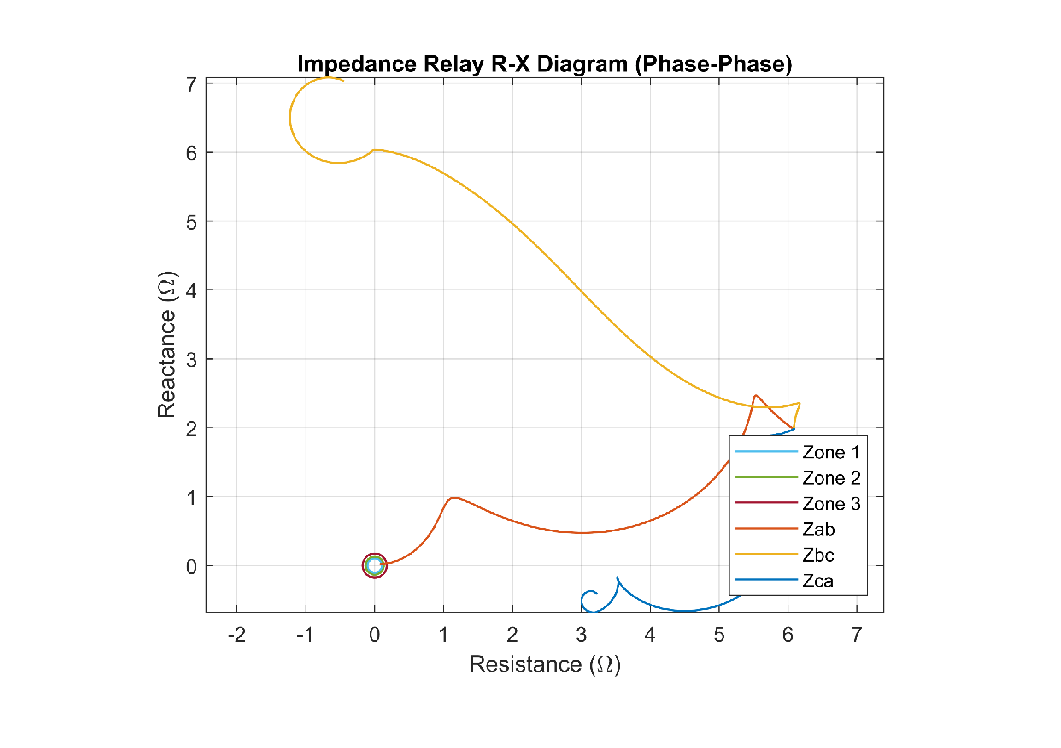

График ниже показов схема R-X реле Импеданса фазы фазы. Этот рисунок показывает, что импеданс фазы фазы (a-b) уменьшает и достигает зоны 1 из реле.

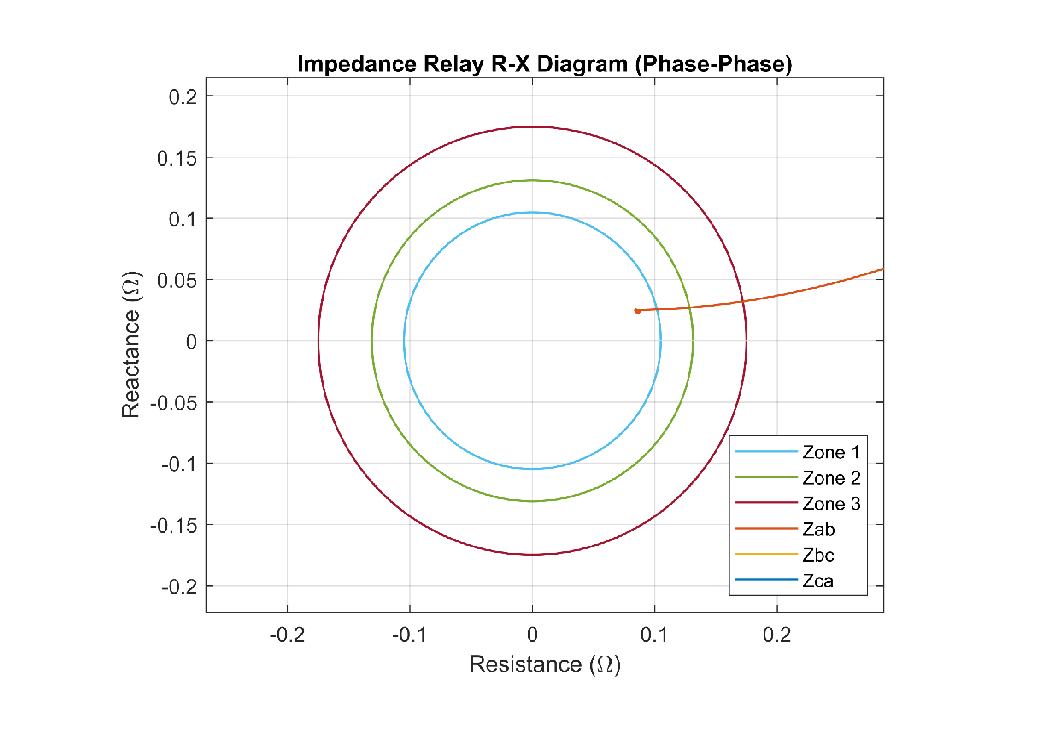

Этот рисунок показывает, что R-X схематически изображают больше подробно.
Схема R-X реле мо фазы фазы

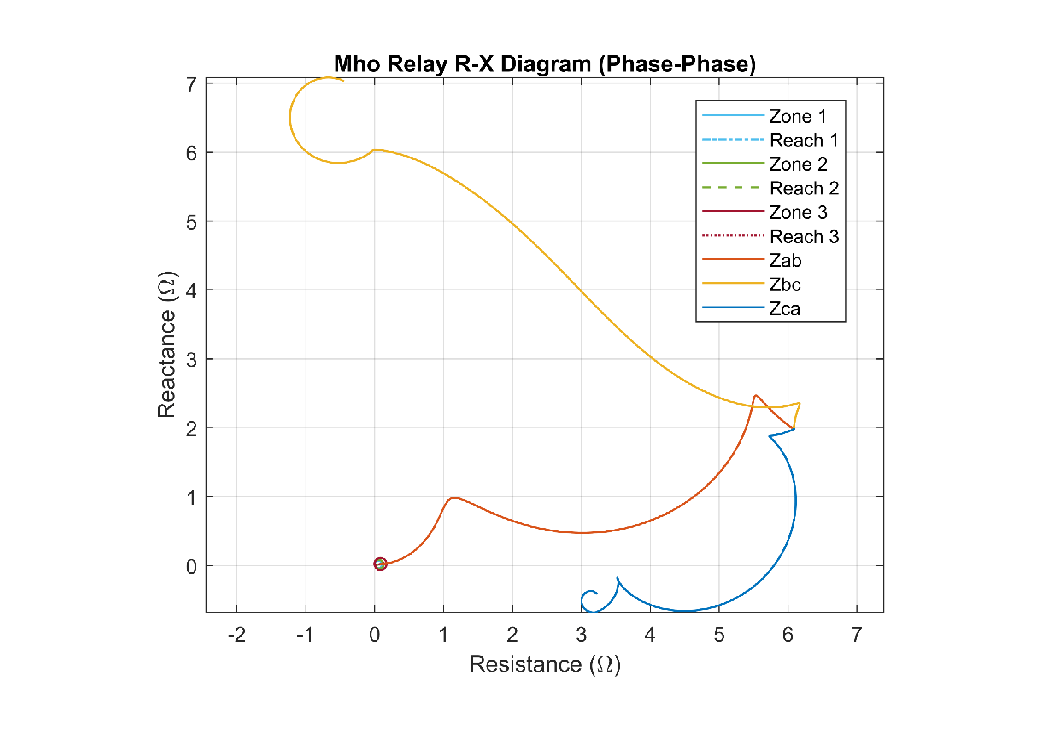

График ниже показов схема R-X реле Мо фазы фазы. Двухфазное к (a-b) отказ инициируется в Секторе 1 линии электропередачи. Этот рисунок показывает, что импеданс фазы фазы (a-b) уменьшает и достигает зоны 1 из реле.

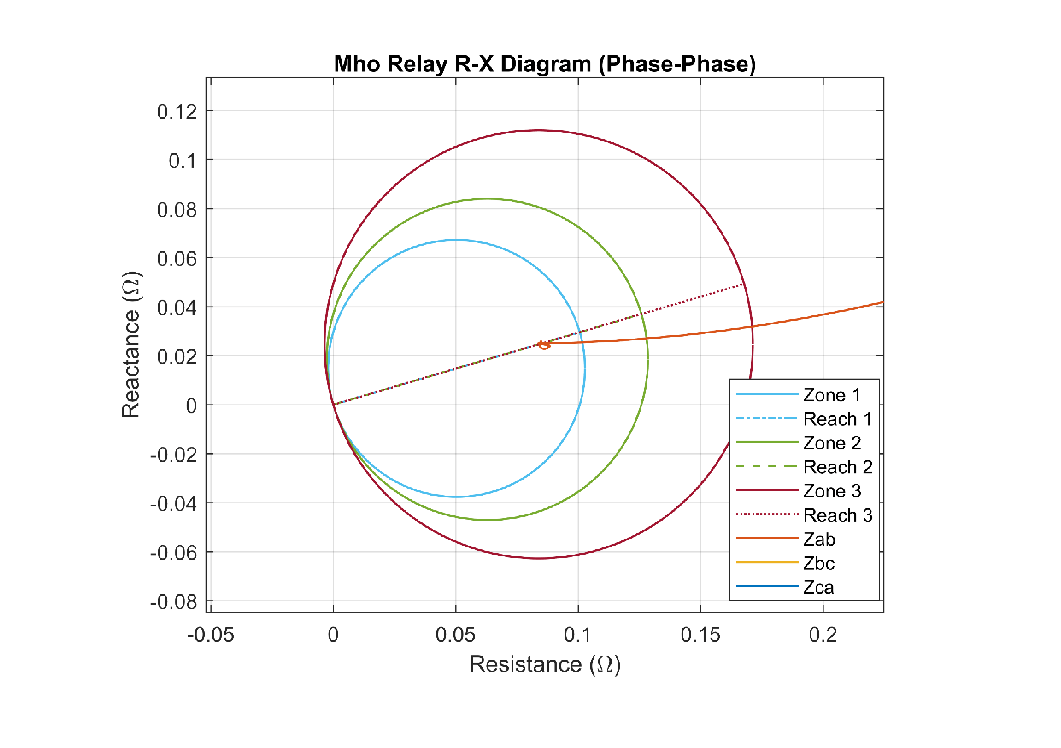

Этот рисунок показывает, что R-X схематически изображают больше подробно.
Трехфазный к замыканию на землю (b c g)

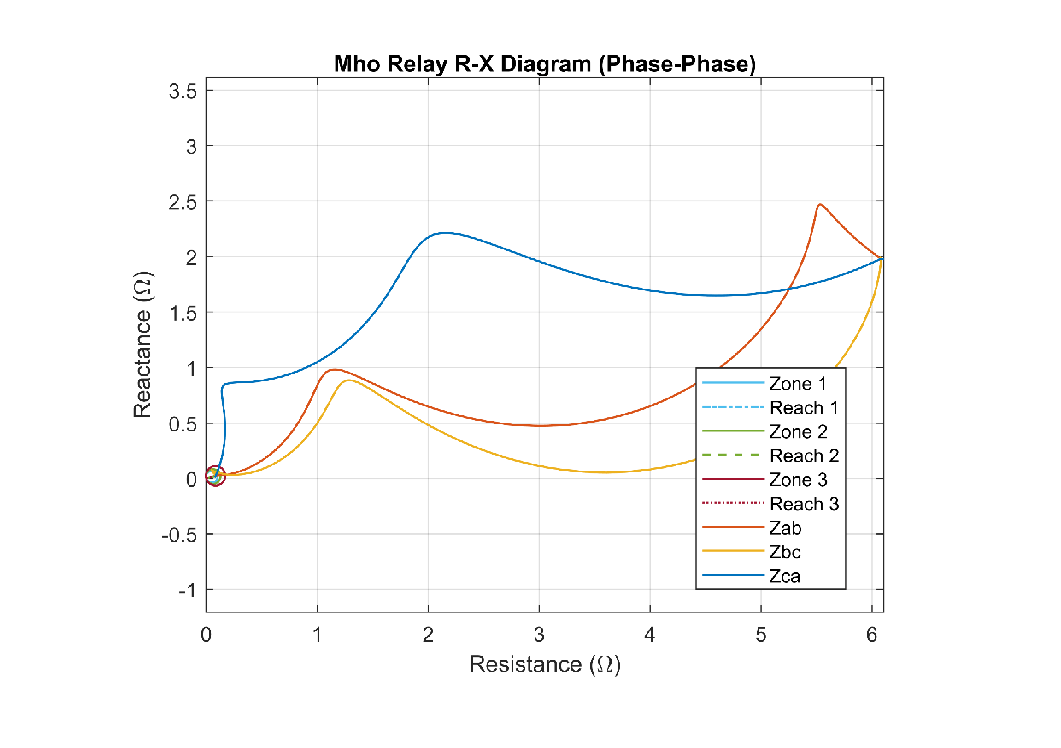

Трехфазное к замыканию на землю (b c g) инициируется в Секторе 1 линии электропередачи. График ниже показов предполагаемый импеданс для трехфазного к замыканию на землю на схеме R-X реле Мо фазы фазы. Этот рисунок показывает, что фаза фазы оценила, что импеданс уменьшает и достигает зоны 1 из реле. imshow ('ee_relay_distanceprotection_plot_MhoP2P_RX_Fabcg.png');

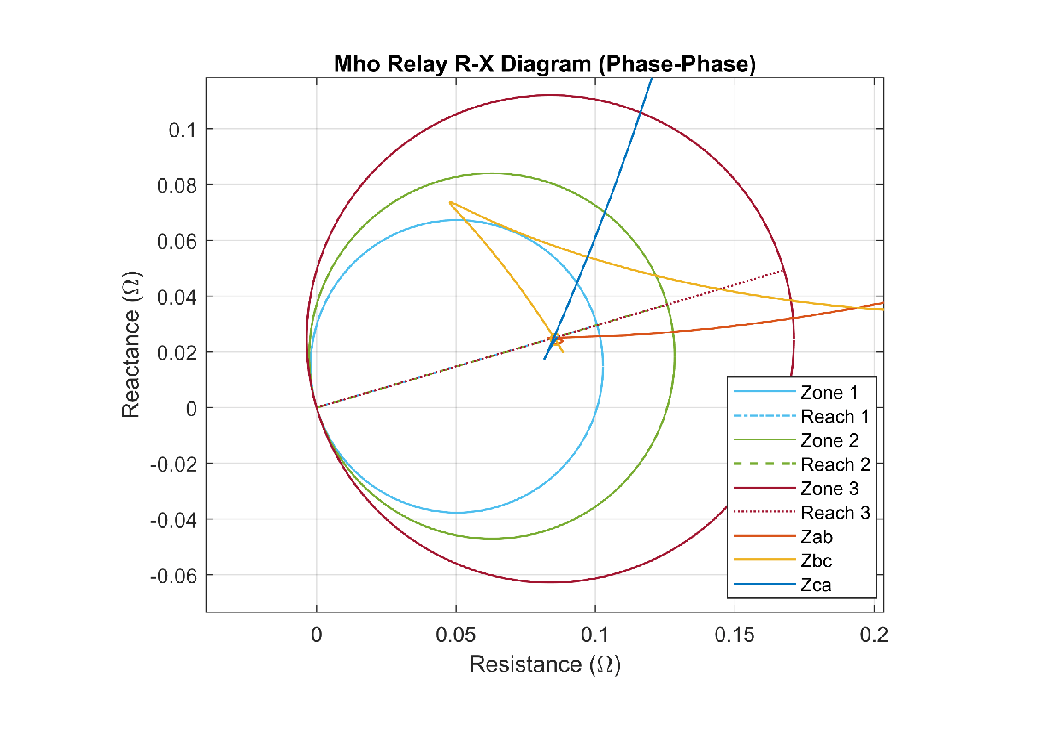

Этот рисунок показывает, что R-X схематически изображают больше подробно. Вы видите, что финал оценил импеданс.
Релейный обзор настройки параметров
Выберите тип реле, Релейного выбора — реле Импеданса, реле Мо или реле Impedance & Mho.
Основная частота (Гц) — Расчетная системная частота, в Гц в виде скаляра. Это значение должно быть больше нуля.
Шаг (шаги) времени переключения — Релейное Время выборки, в секунду в виде скаляра.
Минимальное пороговое напряжение (V) — Минимальное рабочее пороговое напряжение, в Вольте.
Минимальный порог, текущий (A) — Минимальный операционный текущий порог, в Усилителе.
Длительность (длительность) прохождения — длительность Времени для сигнала прохождения, в секунду.
Фактор компенсации (k0) — Фактор компенсации для замыкания на землю.
Задержка zone2 (s) — Реле смещается время задержки сигнала для второй зоны в секунду.
Задержка zone3 (s) — Реле смещается время задержки сигнала для третьей зоны в секунду.
Зона 1 достигает (Ом) — Мо релейная досягаемость для первой зоны в Оме.
Зона 2 достигает (Ом) — Мо релейная досягаемость для второй зоны в Оме.
Зона 3 достигает (Ом) — Мо релейная досягаемость для третьей зоны в Оме.
Зона 1 достигает (Ом) — Импеданс релейная досягаемость для первой зоны в Оме.
Зона 2 достигает (Ом) — Импеданс релейная досягаемость для второй зоны в Оме.
Зона 3 достигает (Ом) — Импеданс релейная досягаемость для третьей зоны в Оме.
Более слепая досягаемость (Ом) — Минимальная более слепая досягаемость, в Оме.
Более слепой угол (градус) — Более слепой угловой предел, в степени. Реле не смещается, если угол импеданса между +Blinder углом и - Более слепой угол и величина импеданса больше, Более слепые достигают.
Направленный модульный угол минимума (градус) — Минимальный угол для направленного модуля, в степени.
Направленный модульный угол максимума (градус) — Максимальный угол для направленного модуля, в степени. Реле импеданса смещается, только если предполагаемый угол импеданса больше Направленного модульного угла минимума и меньше, чем Направленный модульный угол максимума.
Обзор настройки параметров отказа
Местоположение отказа — точка Отказа.
Тип отказа — тип Отказа в линии электропередачи такой как однофазный, чтобы основываться, две фазы, двухфазные, чтобы основываться, трехфазный и трехфазный к замыканию на землю.
Неработающее нейтральное в отношении фазы сопротивление (Ом) — Сопротивление между фазой и нейтральный, в Оме.
Неработающее сопротивление нейтральной земли (Ом) — Сопротивление между нейтральным и землей, в Оме.
Время начала отказа (мс) — Время инициирования отказа, в msec.
Длительность отказа (мс) — Длительность отказа, в msec.
