В этом примере показано, как смоделировать реле сверхтока в микросетке AC. Можно использовать этот пример, чтобы изучить координацию реле сверхтока в микросетке. Блок Relay включает два модуля защиты, защиту фазы и наземную защиту. Модуль защиты фазы защищает микросетку от высоких токов фазы. Наземный модуль защиты защищает микросетку от высоких наземных токов. В этом примере блок relay2 защищает блок distribution_line2. Блок relay1 защищает блок distribution_line1 и также действует резервное копирование блока relay2. Если отказ происходит на блоке distribution_line2, и блок relay2 не действует, блок relay1 действует после требуемого времени и изолирует system.To, стараются не смещаться системы, relay1 и блоки relay2 действуют таким образом, что только одно реле действует в любой момент времени. Можно задать или установку множителя времени или желаемое время работы блока relay2.
Рисунок ниже показывает микросетку AC с источником, трансформатором, линиями распределения, трансформаторами тока, выключателями, реле сверхтока и загрузками.
Микросетка соединяется с сеткой на уровне 132 кВ. Трехфазный трансформатор понижает исходное напряжение от 132 кВ до 33 кВ.
Блоки трансформатора тока понижают ток в рабочем диапазоне реле сверхтока. relay1 и блоки relay2 отправляют сигналы прохождения в circuitBreaker1 и блоки circuitBreaker2, соответственно.
В этом примере трансформатор тока включает три однофазных блока трансформатора. Резистор на 1 Ом помещается последовательно со вторичной обмоткой трансформатора тока, и датчик напряжения измеряет напряжение через резистор. Это напряжение равно текущему течению через резистор. Этот пример определяет отношение поворотов трансформаторов тока на основе токов загрузки, текущих через них и запас прочности. Если загрузка, текущая из потоков на 60 А через первичную обмотку трансформатора тока и запас прочности, равна 0,25, отношение блока трансформатора тока равно 100/1. Можно задать запас прочности как вход. Вторичные токи трансформатора тока являются входными параметрами к relay1 и блокам relay2, соответственно.
Релейный блок включает два модуля защиты, модуль защиты фазы и наземный модуль защиты. Когда значение тока в любой из фаз больше значения погрузки, модуль защиты фазы инициировал сигнал прохождения. Когда значение нулевой текущей последовательности больше значения погрузки, наземный модуль защиты инициировал сигнал прохождения. Когда один из модулей инициировал сигнал прохождения, реле отправляет сигнал прохождения в выключатель с задержкой, названной релейным временем работы. Релейное время работы зависит от значения погрузки и установки множителя времени реле. Блок Relay имеет в общей сложности 8 рабочих характеристик включая стандартный IEC и характеристики IEEE, Определенное время и IvsT. Можно вычислить релейное время работы для стандартного IEC и характеристик IEEE при помощи этого уравнения:
где TMS является установкой множителя времени, PSM является множителем установки разъема и a, b, и c являются константами. Если вы выбираете Definite time, непосредственно задаете релейное время работы. Если вы выбираете характеристику IvsT, задаете время работы реле как двумерная матрица для различных текущих значений и настроек множителя времени. Релейный алгоритм вычисляет время работы для значения установки и погрузки множителя требуемого времени.
Всегда существует задержка между временем работы блоками relay2 и relay1. Установите задержку путем определения protection.tFactor в ee_relay_overcurrent_protection_input
Файл MLX. Например, если отказ происходит в блоке distributionLine2, и блоку relay2 не удается изолировать его, блок relay1 отправляет сигнал прохождения в блок circuitBreaker1 после минимальной задержки, равной значению, которое вы задали в protection.tFactor параметре. Если вы выбираете стандартный IEC или характеристики IEEE, система оценивает relay1 настройки времени на основе настроек времени блока relay2. Если вы задаете установку множителя времени блока relay2, система оценивает установку множителя времени блока relay1. Если вы задаете время работы блока relay2, система оценивает и установку множителя времени relay2 и блоки relay1. Максимальное короткое замыкание, текущее в блоке distributionLine2, происходит, когда отказ происходит в начале линии распределения.
В этом примере текущее значение фазы максимально во время фазы к земле (L-G), отказ и текущая земля максимальны во время двух фаз, чтобы основать (L-L-G) отказ. Чтобы оценить релейные настройки времени, отказ L-G рассматривается для защиты фазы, и отказ L-L-G рассматривается для наземной защиты. Это уравнение вычисляет отказ, текущий в относительных единицах во время отказа L-G:
где Z0, Z1 и Z2 являются нулевой последовательностью, положительной последовательностью и отрицательными импедансами последовательности. Это уравнение вычисляет нулевую последовательность, текущую во время отказа L-L-G:
где Z0, Z1 и Z2 являются нулевой последовательностью, положительной последовательностью и отрицательными импедансами последовательности.

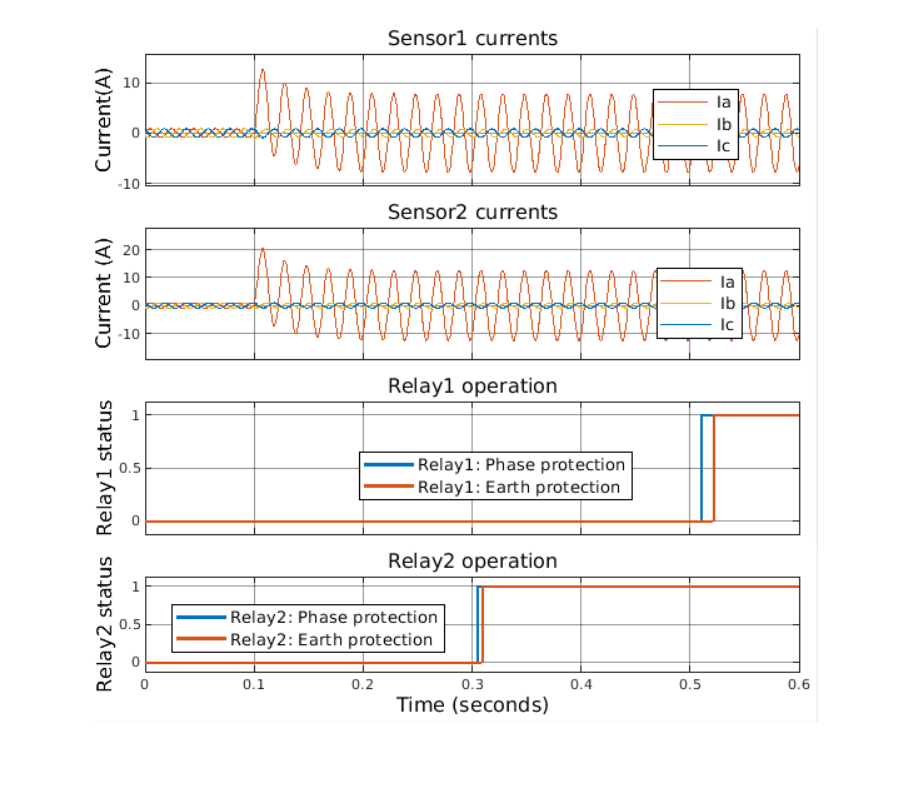

Рисунок ниже показывает трансформатору тока вторичные токи и время работы relay1 и блоков relay2 для отказа L-G на уровне 0,1 км на блоке distributionline2. Отказ происходит в 0,1 с. IEEE умеренно обратные характеристики выбраны для защиты фазы и заземляют модули защиты для блоков relay2 и relay1. Время работы блока relay2 равно 0,2 с. Фактор классификации времени между relay1 и блоками relay2 равен 0,2 с. Значения погрузки для защиты фазы реле равны 1 А. Значения погрузки для наземной защиты реле равны 0,05 А. Чтобы наблюдать время работы блока relay1, защита выключателя отключена.

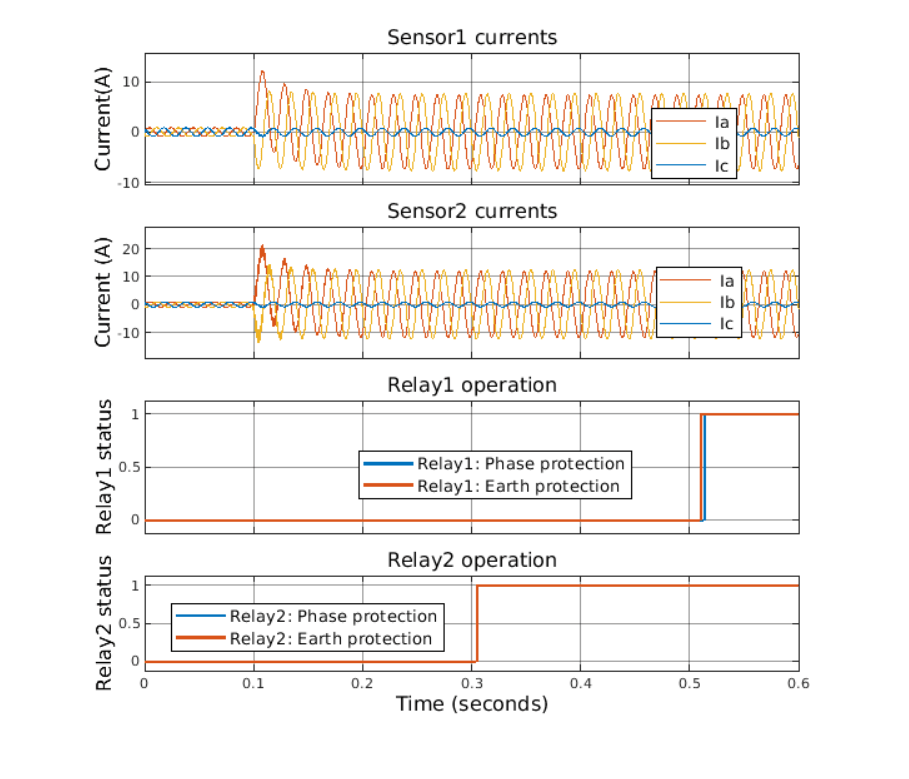

Рисунок ниже показывает трансформатору тока вторичные токи и время работы relay1 и блоков relay2 для отказа L-L-G на уровне 0,1 км на блоке distributionline2. Отказ происходит в 0,1 с. IEEE умеренно обратные характеристики выбраны для защиты фазы и заземляют модули защиты для блоков relay2 и relay1. Время работы блока relay2 равно 0,2 с. Фактор классификации времени между relay1 и блоками relay2 равен 0,2 с. Значения погрузки для защиты фазы реле равны 1 А. Значения погрузки для наземной защиты реле равны 0,05 А. Чтобы наблюдать время работы блока relay1, защита выключателя отключена.

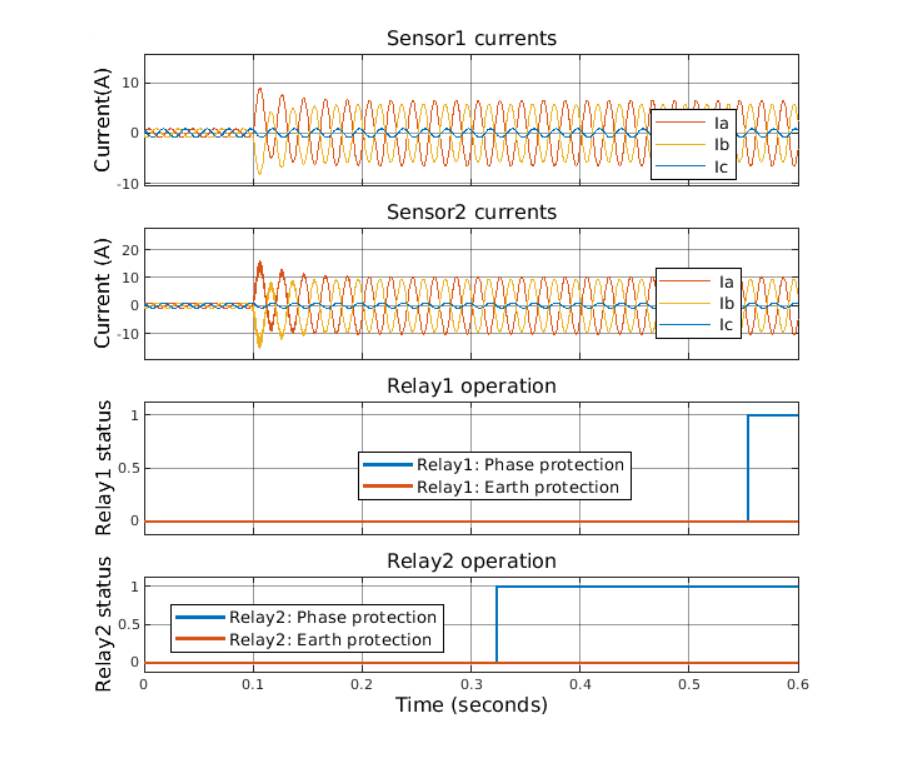

Рисунок ниже показывает трансформатору тока вторичные токи и время работы relay1 и блоков relay2 для отказа L-L на уровне 0,1 км на блоке distributionline2. Отказ происходит в 0,1 с. IEEE умеренно обратные характеристики выбраны для защиты фазы и заземляют модули защиты для блоков relay2 и relay1. Время работы блока relay2 равно 0,2 с. Фактор классификации времени между relay1 и блоками relay2 равен 0,2 с. Значения погрузки для защиты фазы реле равны 1 А. Значения погрузки для наземной защиты реле равны 0,05 А. Чтобы наблюдать время работы блока relay1, защита выключателя отключена.

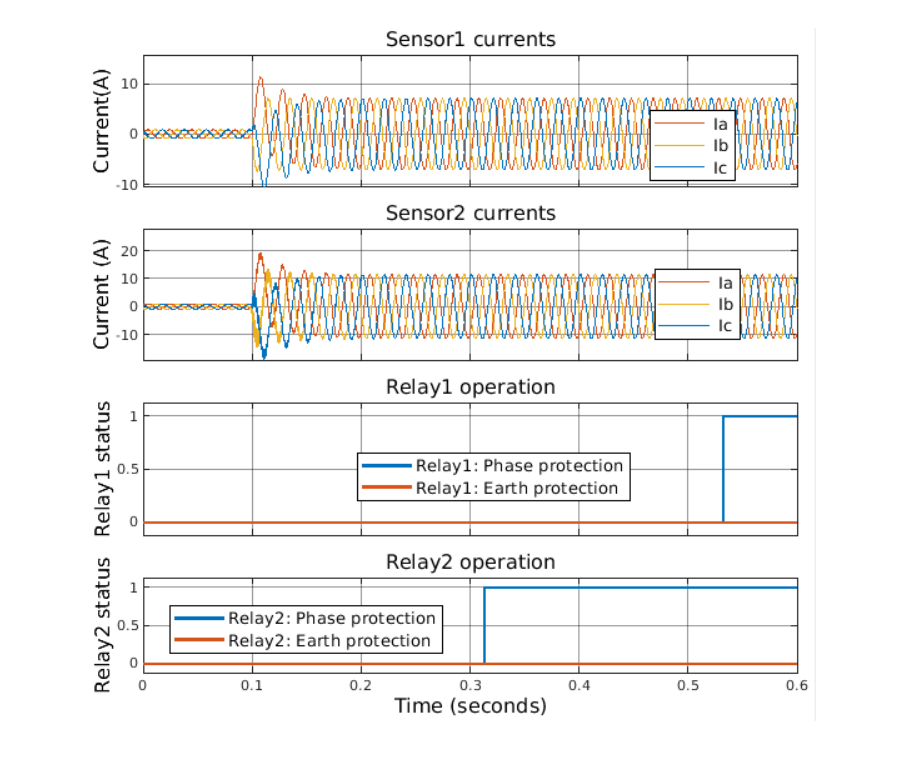

Рисунок ниже показывает трансформатору тока вторичные токи и время работы relay1 и блоков relay2 для отказа LLL на уровне 0,1 км на блоке distributionline2. Отказ происходит в 0,1 с. IEEE умеренно обратные характеристики выбраны для защиты фазы и заземляют модули защиты для блоков relay2 и relay1. Время работы блока relay2 равно 0,2 с. Фактор классификации времени между relay1 и блоками relay2 равен 0,2 с. Значения погрузки для защиты фазы реле равны 1 А. Значения погрузки для наземной защиты реле равны 0,05 А. Чтобы наблюдать время работы блока relay1, защита выключателя отключена.
Релейная характеристика для защиты фазы — Стандартный IEC и рабочие характеристики IEEE включена в релейный блок. Выберите между IEC нормальную инверсию, чрезвычайно обратный IEC, очень обратный IEC, умеренно обратный IEEE, чрезвычайно обратный IEEE, IEEE очень обратное, Определенное время или IvsT.
Релейная характеристика для наземной защиты — Стандартный IEC и рабочие характеристики IEEE включена в релейный блок. Выберите между IEC нормальную инверсию, чрезвычайно обратный IEC, очень обратный IEC, умеренно обратный IEEE, чрезвычайно обратный IEEE, IEEE очень обратное, Определенное время или IvsT.
Основная частота (Гц) — Расчетная частота, в Гц. Это значение должно быть больше нуля.
Релейный шаг (шаги) расчета — Релейное время выборки, в секундах.
*Операция Relay включает — Разрешить ли или отключить работу выключателя. Установите это значение к 1, чтобы позволить релейной операции или 0 отключить релейную операцию.
Возьмите значение для защиты фазы (A) — Минимальный ток, чтобы инициировать модуль защиты фазы в Ампере.
Возьмите значение для наземной защиты (A) — Минимальный ток, чтобы инициировать наземный модуль защиты в Ампере.
Установка множителя времени для защиты (защит) фазы — установка Задержки для модуля защиты фазы, в секундах.
Установка множителя времени для наземной защиты (защит) — установка Задержки для наземного модуля защиты, в секундах.
Релейное время работы для защиты (защит) фазы — Время, после которого реле отправляет сигнал прохождения в выключатель в секундах (Чтобы включить этот параметр, устанавливают Релейную характеристику для защиты фазы к Определенному времени).
Релейное время работы для наземной защиты (защит) — Время, после которого реле отправляет сигнал прохождения в выключатель в секундах (Чтобы включить этот параметр, устанавливают Релейную характеристику для наземной защиты к Определенному времени).
Текущая установка для защиты фазы (A) — Текущие значения для интерполяционной таблицы, в Ампере (Чтобы включить эти параметры, устанавливают Релейную характеристику для защиты фазы к Характеристикам IvsT).
Установка множителя времени для защиты (защит) фазы — настройки Time для интерполяционной таблицы, в секундах.
Время работы для защиты (защит) фазы — Релейное время работы для защиты фазы, в секундах.
Текущая установка для наземной защиты (A) — Текущие значения для интерполяционной таблицы, в Ампере (Чтобы включить эти параметры, устанавливают Релейную характеристику для наземной защиты к Характеристикам IvsT).
Установка множителя времени для наземной защиты (защит) — настройки Time для интерполяционной таблицы, в секундах.
Время работы для наземной защиты (защит) — Релейное время работы для наземной защиты, в секундах.
