Однофазный инвертор текущее управление

В этом примере показано, как управлять током в однофазной системе инвертора. Однофазное использование инвертора составило в среднем переключатели, питаемые формами волны модуляции. Этот пример подходит для оценки в реальном времени на специализированном эмуляторе в реальном времени.

Модель

Результаты симуляции от Simscape Logging

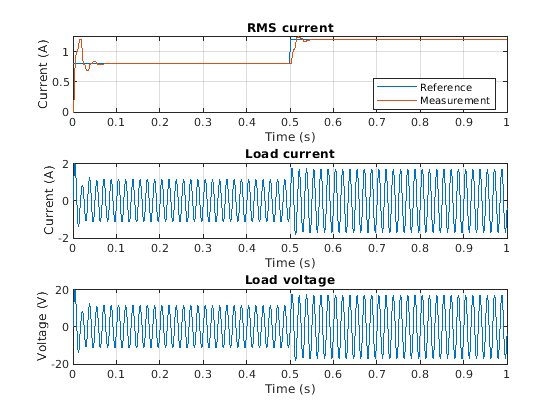

График ниже показов ток загрузки и напряжение.

Результаты симуляции в реальном времени

Этот пример был протестирован на машине реального времени Эффективности Speedgoat с Intel® 3.5 GHz i7 многожильный центральный процессор. Эта модель может запуститься в режиме реального времени с размером шага 20 микросекунд.
