Солнечная система PV с MPPT Используя конвертер повышения

Открытая модель

Этот пример показывает проект конвертера повышения для управления выходной мощностью солнечной системы PV и помогает вам к:

  • Определите, как панели должны быть расположены в терминах количества подключенных последовательно строк и количества панелей на строку, чтобы достигнуть необходимой номинальной мощности.

  • Реализуйте алгоритм MPPT с помощью конвертера повышения.

  • Управляйте солнечным PVsystem в режиме управления напряжения.

  • Выберите подходящий proportional усиление$\left(K_v \right)$ и phase-lead time constant $\left(T_v \right)$ для ПИ-контроллера$\frac{k_v (sT_v+1)}{sT_v }$.

Загрузка DC соединяется через конвертер повышения выход. Солнечная система PV управляет и в отслеживании точки максимальной мощности и снизила норму режимов управления напряжения. Чтобы отследить точку максимальной мощности (MPP) солнечного PV, можно выбрать между двумя методами отслеживания точки максимальной мощности (MPPT):

  • Инкрементная проводимость

  • Возмущение и наблюдение

Можно задать напряжение на шине выхода DC, солнечную системную рабочую температуру PV и спецификацию солнечной батареи. Данные производителя солнечной батареи используются, чтобы определить количество панелей PV, требуемых обеспечить заданную возможность генерации.

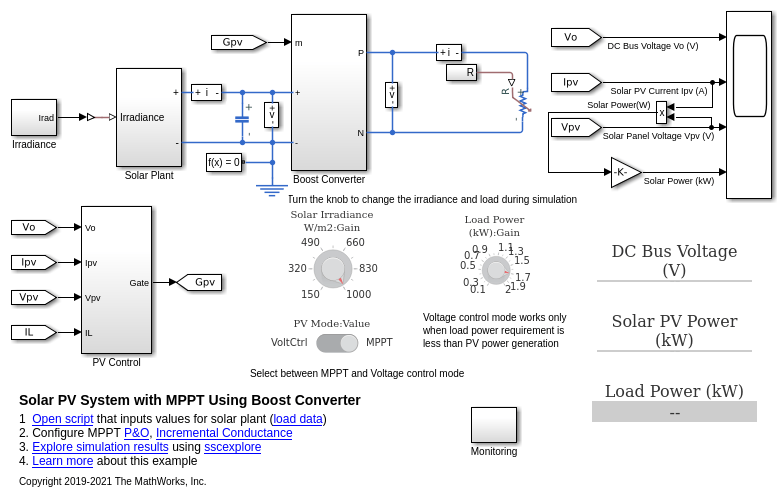

Солнечная система PV с MPPT Используя конвертер повышения

Чтобы открыть скрипт, который проектирует Солнечную Систему PV с MPPT Используя Конвертер Повышения в командной строке MATLAB®, введите: редактируют 'ee_solar_boostconverter_maxpowerpoint_data'

Выбранные солнечные параметры объекта PV:

***********************************************************************************************
****                PV Plant Parameters for the Specified Solar Panel                 ****
***********************************************************************************************
*** Power rating input from the user  =  2.00 kW
*** Minimum number of panel required per string  =  8
*** Maximum number of panel connected per string without reaching maximum voltage  =  10
*** Minimum power rating of the solar PV plant  =  1.80 kW
*** Maximum power possible per string without reaching maximum DC voltage  =  2.25 kW
*** Actual number of panel per string  =  9
*** Number of strings connected in parallel  =  1
*** Actual solar PV plant power  =  2.03 kW
***********************************************************************************************

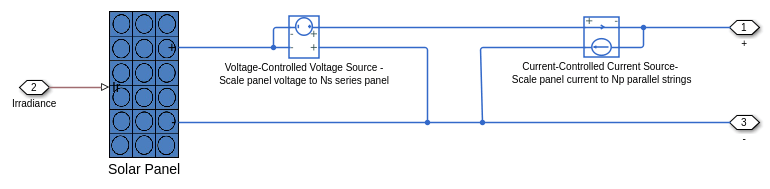

Солнечная подсистема объекта

Солнечная подсистема объекта моделирует солнечный объект, который содержит соединенные с параллелью строки солнечных батарей. Солнечная батарея моделируется с помощью блока Solar Cell из библиотеки Simscape™ Electrical™. Учитывая заданное напряжение на шине DC, характеристики солнечной батареи и заданную номинальную мощность, вычисление сделано из длины строки солнечной батареи и количества соединенных с параллелью строк. Соединение нескольких панелей может замедлить симуляцию, потому что это увеличивает число элементов в модели. Путем принятия универсальной облученности и температуры через все солнечные батареи, возможно сократить количество солнечных элементов при помощи управляемого тока и источников напряжения как показано в подсистеме солнечной батареи.

Отслеживание точки максимальной мощности (MPPT)

Два метода MPPT реализованы с помощью различной подсистемы. Установите различную переменную MPPT на 0 выбирать возмущение и наблюдение метод MPPT. Установите переменную MPPT на 1 выбирать инкрементный метод проводимости.

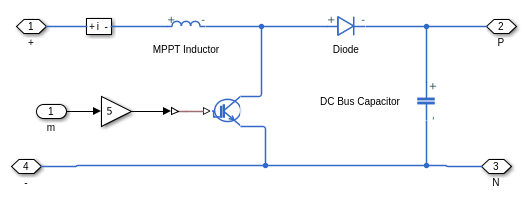

Промежуточное повышение конвертер DC-DC

Повышение конвертер DC-DC используется, чтобы управлять солнечной степенью PV. Конвертер повышения действует и в режиме MPPT и в режиме управления напряжения. Режим управления напряжения используется только, когда степень загрузки меньше максимальной энергии, произведенной солнечным объектом PV, учитывая инцидентную облученность и температуру панели.

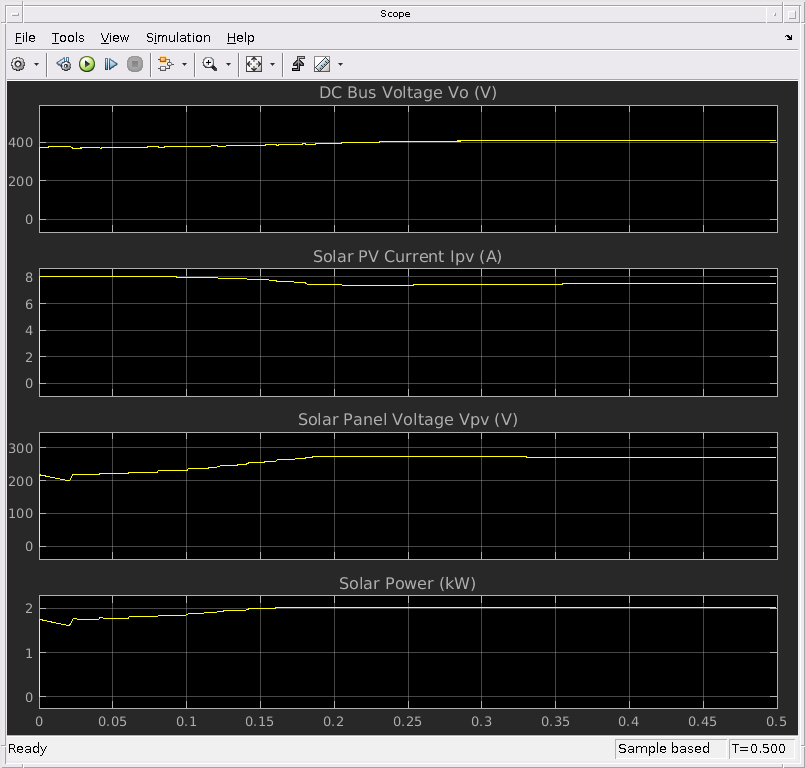

Симуляция Выход (режим MPPT)
