Описание

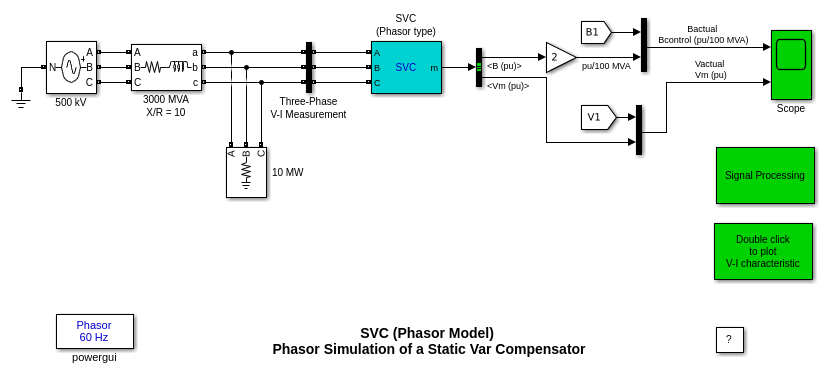

Статический компенсатор var (SVC) используется, чтобы отрегулировать напряжение на 500 кВ, 3000 систем MVA. Когда системное напряжение является низким, SVC производит реактивную энергию (емкостный SVC). Когда системное напряжение высоко, оно поглощает реактивную мощность (индуктивный SVC). SVC оценивается +200 емкостные Mvar и 100 индуктивные Mvar. Блок Static Var Compensator является моделью фазовращателя представление статических и динамических характеристик SVC на системной фундаментальной частоте.

Чтобы видеть параметры управления SVC, откройте диалоговое окно SVC и выберите "Display Control parameters". SVC установлен в режиме регулирования напряжения со ссылочным напряжением Vref=1.0 pu. Свисание напряжения является 0.03 pu/200MVA, так, чтобы напряжение варьировалось от 0.97 pu до 1.015 pu когда текущие движения SVC от полностью емкостного до полностью индуктивного. Дважды щелкните теперь по синему блоку, чтобы отобразить SVC V-I характеристика.

Фактическое напряжение положительной последовательности SVC (V1) и реактивная проводимость (B1) измеряется в подсистеме 'Обработки сигналов', с помощью комплексных напряжений Vabc и объединяет токи Iabc, возвращенный блоком Three-Phase V-I Measurement.

1. Динамический ответ SVC

Трехфазный Программируемый Источник Напряжения используется, чтобы варьироваться системное напряжение и наблюдать эффективность SVC. Первоначально источник генерирует номинальное напряжение. Затем напряжение последовательно уменьшено (0.97 pu в t = 0,1 с), увеличено (1.03 pu в t = 0,4 с) и наконец возвращено в номинальное напряжение (1 pu в t = 0,7 с).

Запустите симуляцию и наблюдайте динамический ответ SVC на шаги напряжения на Осциллографе. Проследите 1, показывает фактической реактивной проводимости положительной последовательности B1 и управляющий сигнал выход B регулятора напряжения. Проследите 2, показывает фактическому системному напряжению положительной последовательности V1 и выход Vm системы измерения SVC.

Скорость ответа SVC зависит от интегральной составляющей регулятора напряжения Ки (Пропорциональная составляющая, Kp обнуляется), системная сила (реактивное сопротивление Xn) и свисание (реактивное сопротивление Xs). Если постоянной времени измерения напряжения и средним Td с временной задержкой из-за увольнения клапана пропускают, система может быть аппроксимирована системой первого порядка, имеющей постоянную времени замкнутого цикла:

    Tc= 1/(Ki*(Xn+Xs))

С данными системными параметрами (Ки = 300; Xn = 0.0667 pu/200 MVA; Xs = 0.03 pu/200 MVA), Tc = 0,0345 с. Если вы увеличите усиление регулятора или уменьшите системную силу, постоянную времени измерения и клапан, запускающий задержку, то Td больше не будет незначителен, и вы будете наблюдать колебательный ответ и в конечном счете неустойчивость.

2. Измерение установившейся характеристики V-I

Для того, чтобы измерить установившуюся характеристику V-I SVC, вы будете теперь программировать медленное изменение исходного напряжения. Откройте меню Programmable Voltage Source и измените "Тип Изменения" параметр к "Модуляции". Параметры модуляции устанавливаются, чтобы применить синусоидальное изменение напряжения положительной последовательности между 0.75 и 1.25 pu за 20 секунд. Измените время остановки в 20 с и перезапустите симуляцию. Когда симуляция завершается, двойной щелчок синий блок. Теоретическая характеристика V-I отображена (в красном) вместе с измеренной характеристикой (в синем).
