Трехфазный пользовательский PMSM
Этот пример показывает пользовательскую реализацию Simscape™ Постоянного магнита синхронной машины (PMSM). Чтобы просмотреть исходный код PMSM, дважды кликните на моторном блоке и затем нажмите на гиперссылку 'Исходный код'. Эта схема тестирования показывает PMSM, используемый в качестве генератора, блок выпрямителя, преобразующий вызванные коэффициенты противо-ЭДС AC в напряжение постоянного тока, которое в свою очередь применяется к активной нагрузке.

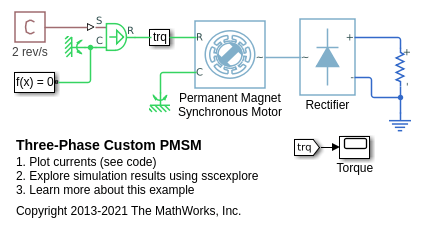

Модель
Результаты симуляции от Simscape Logging
Первый подграфик показывает токи AC, сгенерированные Постоянным магнитом синхронной машиной (PMSM). Второй подграфик показывает постоянный ток посредством активной нагрузки.
