Полюсный тотемом PFC

В этом примере показано, как управлять исправленным напряжением в полюсной тотемом схеме коррекции коэффициента мощности (PFC). Q1 МОП-транзисторов и Q2 формируют 50 кГц быстро переключающийся участок. Q3 МОП-транзисторов и Q4 формируют строчную частоту медленный участок переключения. Подсистема управления использует основанную на PI структуру каскадного регулирования. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Модель

Результаты симуляции от Simscape Logging

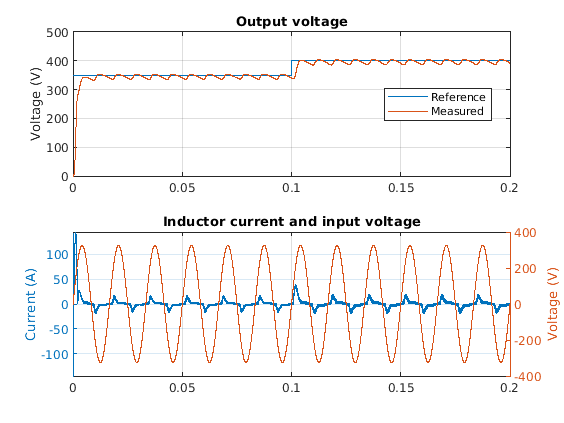

График ниже показов требуемое и измеренное исправленное напряжение для теста и текущего индуктора.
