Этот пример показывает реализацию треугольной схемы генератора волны с помощью двух операционных усилителей. Первая стадия схемы является компаратором, созданным из операционного усилителя. Выход компаратора ограничивается приблизительно плюс или минус 5 вольт этими двумя диодами Зенера. Ограничения, наложенные диодами Зенера, приводят к прямоугольной волне.
Второй этап схемы является интегратором. Интеграция прямоугольной волны создает треугольную волну. Блок Sine Wave модулирует амплитуду формы волны через блок Variable Resistor, и Источник напряжения постоянного тока может использоваться, чтобы добавить смещение DC. Смотрите Пример - Моделирование раздела Triangle Wave Generator Руководства пользователя Simscape™ Electrical™ для получения дополнительной информации о том, как создать эту модель с помощью библиотек блоков Simscape Electrical и Simscape.
Два Ограниченных Полосой блока Операционного усилителя параметрируются на основе устройства LM7301. Таблица данных дает усиление как 97 дБ, которое эквивалентно усилению 10^ (97/20) =7.1e4. Входное сопротивление дано как 39e6 Омы и скорость нарастания как 1.25 В в микросекунду. Полоса пропускания дана как 4 МГц. Никакое значение не дано для выходного сопротивления, таким образом, это обнуляется. На практике выходное сопротивление будет маленькое сравненный с выходным серийным резистором 1 000 Ом в этой схеме.

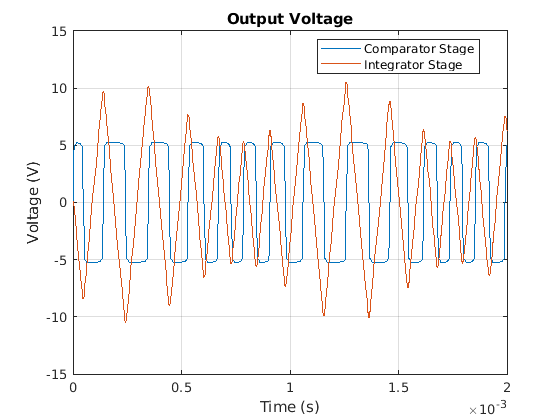

График ниже показов выходное напряжение каждого этапа для треугольной схемы волны. Компаратор с ограничениями, наложенными диодами Зенера, создает прямоугольную волну. Интеграция прямоугольной волны производит треугольную волну.
