Выпрямитель с двенадцатью импульсными тиристорами

В этом примере показано, как управлять выпрямителем с двенадцатью импульсными тиристорами. Два тиристорных конвертера соединяются с трансформатором Уая-Уая Delta на входе. Блок Thyristor 12-Pulse Generator генерирует сигналы логического элемента для этих двух конвертеров.

Модель

Результаты симуляции от Simscape Logging

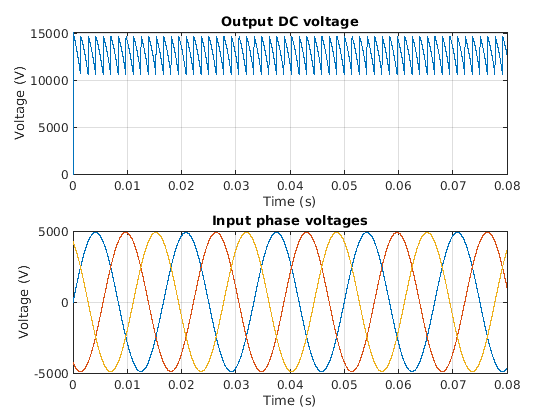

График ниже показов выходное напряжение постоянного тока и входные напряжения фазы.
