В этом примере показано, как управлять током двухфазного чередованного двунаправленного конвертера DC-DC. Двухфазный конвертер включает два Двунаправленных Конвертера DC-DC с идеальным IGBTs. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Чтобы уменьшать пульсацию в выходном порту конвертера, эти две фазы переключаются с тем же отношением обязанности, но с относительным сдвигом фазы 180 градусов. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

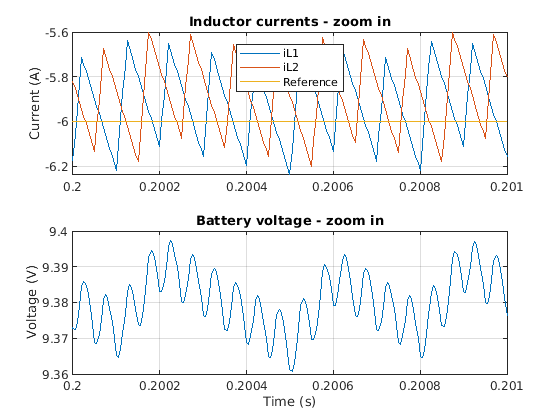

График ниже показов требуемые и измеренные токи индуктора для теста и напряжения батареи в 12-вольтовой сети.
